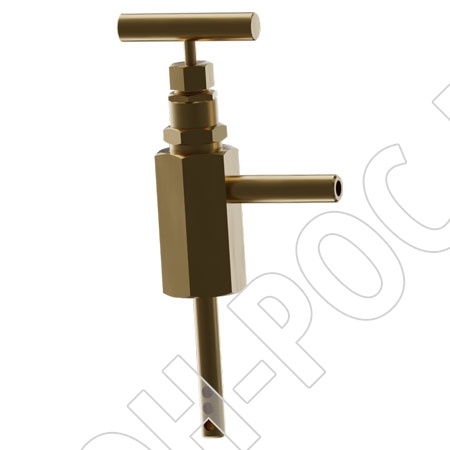

Пробоотборный клапан ВП1-15х14
Вентиль пробоотборный (ВП) относиться к запорным клапанам для забора проб жидких продуктов с трубопроводов под давлением в нефтяной, химической и перерабатывающей отраслях промышленности. ВП1-15 – актуальная запорная арматура специального назначения на функционирующей трубопроводной магистрали, с удобным выходным патрубком – ниппелем.
Материалы основных деталей ВП1-15
|
Наименование детали |
Исполнение деталей |
||
|
Стальной У1 |
Хладостойкий ХЛ1 |
Нержавеющий УХЛ |
|
|
Корпус |
35 |
09г2с |
12Х18Н10Т |
|
Шток |
|||
|
Ручка |
|||
|
Игла |
40х13 |
||
|
Бобышка под приварку |
35 |
09г2с |
|
|
Штуцер |
|||
|
Ниппель |
|||
|
Седло |
40х13 |
40х13 |
|
|
Контргайка |
35 |
09г2с |
|
Устройство может дополняться присоединительными бобышками и трубками отбора сред.
Характеристики пробоотборного клапана ВП1-15х14
Основные характеристики ВП1-15:
- Условный проход (мм): Ду15, (Ду20 и 25 изготавливаются по заказу).
- Номинальное давление Ру (МПа): 14; 21; 35.
- Класс герметичности: «А» по ГОСТ 9544-93.
- Возможные климатические исполнения по ГОСТ15150-69:
У1 (от -40ºС до +40ºС);
ХЛ1 (от -60ºС до +40ºС);
УХЛ (от -60ºС до +60ºС); - Рабочие среды и температура:
Нейтральные жидкости – вода, пар, нефтегазовые смеси, неагрессивные к материалам продукты с температурой от -60ºС до +60ºС. - Вес не более: 1.2 кг для Ду15.
- ВП1-15 запорная арматура.
