Камера уровнемера выносная (КУВ) — это оборудование, предназначенное для установки приборов измерения уровня (буйковых и волноводных радарных уровнемеров) с внешней стороны аппаратов. В основе работы камеры уровнемера лежит принцип сообщающихся сосудов.
Цена: по запросу
Диаметр, мм
100
Давление, мПа (кгс/см 2)
4,0; 6,3
Обозначение
Dy фланца 65мм

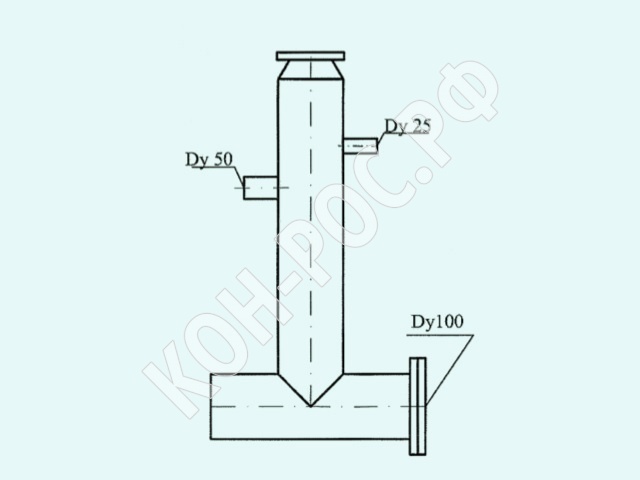

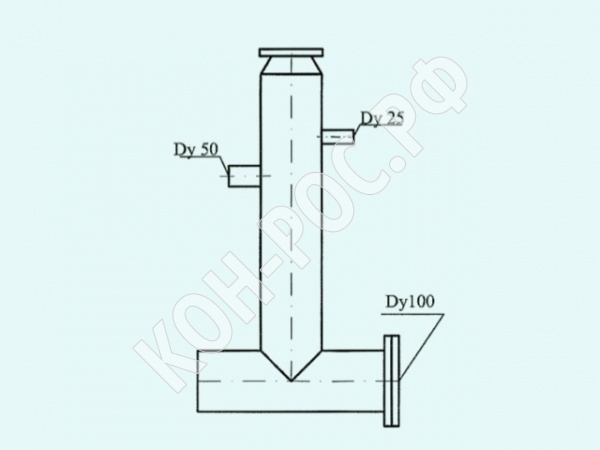

Камера КУВ представляет из себя корпус, два присоединительных штуцера (для соединения с рабочим аппаратом), вспомогательного штуцера и дренажного штуцера. Монтаж и установка уровнемера осуществляется через верхнюю горловину корпуса.

Камеры изготавливаются для работы под давлением от 2,5 до 16,0 МПа, температурой рабочей среды от минус196 до плюс 600 Сº и рабочей длинной от 200 до 6000 мм. Материал корпуса выбирается в зависимости от типа и агрессивности среды.

Пример обозначения выносной камеры для уровнемера типа 1 с диапазоном измерения равным 800мм на условное давление 4,0 МПа (40 кгс/см2) с шифром материального исполнения У6: КУВ-I-800-40-У6

С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».

Обозначение Длина, L1 Длина, L2 Длина, L3 Масса, кг
КУВ-VII-200-40 200 465 595 29.6
КУВ-VII-250-40 250 515 645 30.3
КУВ-VII-320-40 320 585 715 31.4
КУВ-VII-350-40 350 615 745 31.8
КУВ-VII-400-40 400 665 795 32.6
КУВ-VII-600-40 600 865 995 35.7
КУВ-VII-800-40 800 1065 1195 38.7
КУВ-VII-1000-40 1000 1265 1395 41.7
КУВ-VII-1200-40 1200 1465 1595 44.7
КУВ-VII-1400-40 1400 1665 1795 47.7
КУВ-VII-1500-40 1500 1765 1895 49.2
КУВ-VII-1600-40 1600 1865 1995 50.7
КУВ-VII-2000-40 2000 2265 2395 56.8
КУВ-VII-2500-40 2500 2765 2895 64.3
КУВ-VII-3000-40 3000 3265 3395 71.8
КУВ-VII-4000-40 4000 4265 4395 87
КУВ-VII-6000-40 6000 6265 6395 117.1
КУВ-VII-200-63 200 465 617 41.5
КУВ-VII-250-63 250 515 667 42.8
КУВ-VII-320-63 320 585 737 43.3
КУВ-VII-350-63 350 615 767 43.7
КУВ-VII-400-63 400 665 817 44.5
КУВ-VII-600-63 600 865 1017 47.6
КУВ-VII-800-63 800 1065 1217 50.6
КУВ-VII-1000-63 1000 1265 1417 53.6
КУВ-VII-1200-63 1200 1465 1617 56.6
КУВ-VII-1400-63 1400 1665 1817 59.6
КУВ-VII-1500-63 1500 1765 1917 61.1
КУВ-VII-1600-63 1600 1865 2017 62.6
КУВ-VII-2000-63 2000 2265 2417 68.7
КУВ-VII-2500-63 2500 2765 2917 76.2
КУВ-VII-3000-63 3000 3265 3417 83.7
КУВ-VII-4000-63 4000 4265 4417 98.9
КУВ-VII-6000-63 6000 6265 6417 129
