Камера уровнемерная выносная КУВ-V

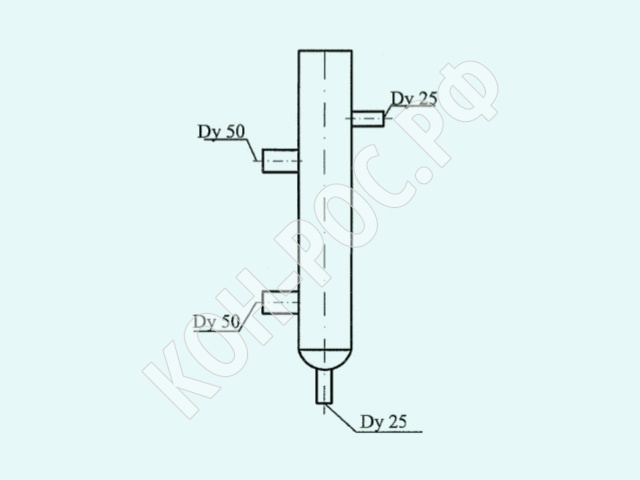

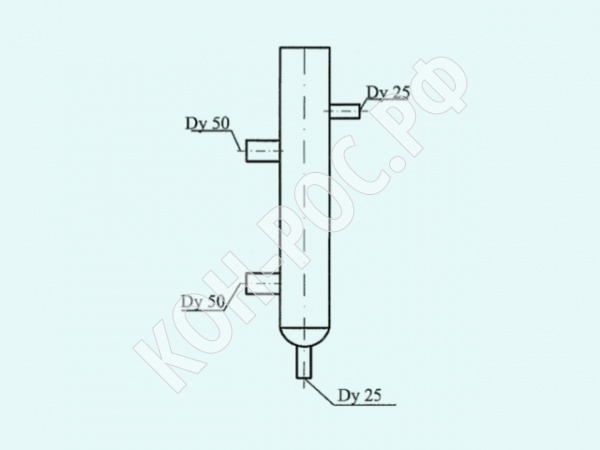

Камера КУВ представляет из себя корпус, два присоединительных штуцера (для соединения с рабочим аппаратом), вспомогательного штуцера и дренажного штуцера. Монтаж и установка уровнемера осуществляется через верхнюю горловину корпуса.

Камеры изготавливаются для работы под давлением от 2,5 до 16,0 МПа, температурой рабочей среды от минус196 до плюс 600 Сº и рабочей длинной от 200 до 6000 мм. Материал корпуса выбирается в зависимости от типа и агрессивности среды.

Пример обозначения выносной камеры для уровнемера типа 1 с диапазоном измерения равным 800мм на условное давление 4,0 МПа (40 кгс/см2) с шифром материального исполнения У6: КУВ-I-800-40-У6

С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».

Обозначение	Длина, L1	Длина, L2	Длина, L3	Масса, кг
КУВ-V-200-40	200	595	730	8.8
КУВ-V-250-40	250	645	780	9.3
КУВ-V-320-40	320	715	850	10
КУВ-V-350-40	350	745	880	10.4
КУВ-V-400-40	400	795	930	10.9
КУВ-V-600-40	600	995	1130	12.9
КУВ-V-800-40	800	1195	1330	15
КУВ-V-1000-40	1000	1395	1530	17.1
КУВ-V-1200-40	1200	1595	1730	19.2
КУВ-V-1400-40	1400	1795	1930	21.2
КУВ-V-1500-40	1500	1895	2030	22.2
КУВ-V-1600-40	1600	1995	2130	23.2
КУВ-V-2000-40	2000	2395	2530	27.4
КУВ-V-2500-40	2500	2895	3030	32.7
КУВ-V-3000-40	3000	3395	3530	35.8
КУВ-V-4000-40	4000	4395	4530	48.2
КУВ-V-6000-40	6000	6395	6530	68.9
КУВ-V-200-63	200	595	730	9.9
КУВ-V-250-63	250	645	780	10.5
КУВ-V-320-63	320	715	850	11.4
КУВ-V-350-63	350	745	880	11.8
КУВ-V-400-63	400	795	930	12.4
КУВ-V-600-63	600	995	1130	14.8
КУВ-V-800-63	800	1195	1330	17.3
КУВ-V-1000-63	1000	1395	1530	19.7
КУВ-V-1200-63	1200	1595	1730	22.2
КУВ-V-1400-63	1400	1795	1930	24.7
КУВ-V-1500-63	1500	1895	2030	25.9
КУВ-V-1600-63	1600	1995	2130	27.2
КУВ-V-2000-63	2000	2395	2530	32
КУВ-V-2500-63	2500	2895	3030	38.2
КУВ-V-3000-63	3000	3395	3530	44.4
КУВ-V-4000-63	4000	4395	4530	56.1
КУВ-V-6000-63	6000	6395	6530	81.2
КУВ-V-200-100	200	595	730	12.8
КУВ-V-250-100	250	645	780	13.6
КУВ-V-320-100	320	715	850	14.7
КУВ-V-350-100	350	745	880	15.2
КУВ-V-400-100	400	795	930	16
КУВ-V-600-100	600	995	1130	19.2
КУВ-V-800-100	800	1195	1330	22.4
КУВ-V-1000-100	1000	1395	1530	25.6
КУВ-V-1200-100	1200	1595	1730	28.8
КУВ-V-1400-100	1400	1795	1930	32
КУВ-V-1500-100	1500	1895	2030	33.6
КУВ-V-1600-100	1600	1995	2130	35.3
КУВ-V-2000-100	2000	2395	2530	41.6
КУВ-V-2500-100	2500	2895	3030	49.6
КУВ-V-3000-100	3000	3395	3530	57.6
КУВ-V-4000-100	4000	4395	4530	73.6
КУВ-V-6000-100	6000	6395	6530	105.6
КУВ-V-200-160	200	595	730	15.3
КУВ-V-250-160	250	645	780	16.3
КУВ-V-320-160	320	715	850	17.6
КУВ-V-350-160	350	745	880	18.2
КУВ-V-400-160	400	795	930	19.2
КУВ-V-600-160	600	995	1130	23.1
КУВ-V-800-160	800	1195	1330	27
КУВ-V-1000-160	1000	1395	1530	30.9
КУВ-V-1200-160	1200	1595	1730	34.8
КУВ-V-1400-160	1400	1795	1930	38.7
КУВ-V-1500-160	1500	1895	2030	40.7
КУВ-V-1600-160	1600	1995	2130	42.6
КУВ-V-2000-160	2000	2395	2530	50.4
КУВ-V-2500-160	2500	2895	3030	60.1
КУВ-V-3000-160	3000	3395	3530	69.9
КУВ-V-4000-160	4000	4395	4530	89.4
КУВ-V-6000-160	6000	6395	6530	128.4
