Камера уровнемера выносная (КУВ) — это оборудование, предназначенное для установки приборов измерения уровня (буйковых и волноводных радарных уровнемеров) с внешней стороны аппаратов. В основе работы камеры уровнемера лежит принцип сообщающихся сосудов.
Цена: по запросу
Диаметр, мм
100
Давление, мПа (кгс/см 2)
4,0; 6,3; 10,0
Обозначение
Dy фланца 80мм

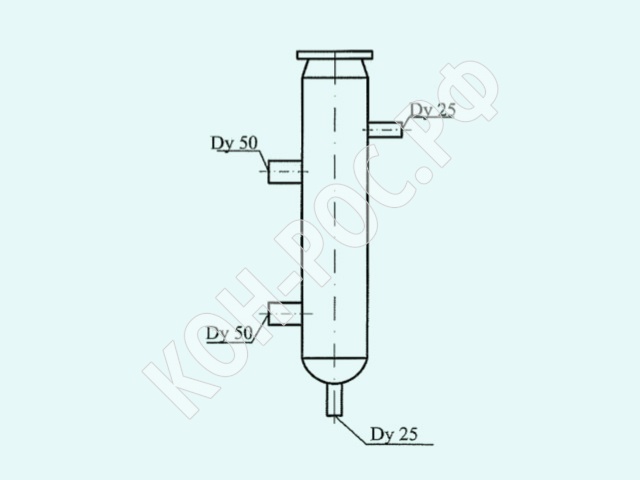

Камера КУВ представляет из себя корпус, два присоединительных штуцера (для соединения с рабочим аппаратом), вспомогательного штуцера и дренажного штуцера. Монтаж и установка уровнемера осуществляется через верхнюю горловину корпуса.
Камеры изготавливаются для работы под давлением от 2,5 до 16,0 МПа, температурой рабочей среды от минус196 до плюс 600 Сº и рабочей длинной от 200 до 6000 мм. Материал корпуса выбирается в зависимости от типа и агрессивности среды.
Пример обозначения выносной камеры для уровнемера типа 1 с диапазоном измерения равным 800мм на условное давление 4,0 МПа (40 кгс/см2) с шифром материального исполнения У6: КУВ-I-800-40-У6
С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
Камеры изготавливаются для работы под давлением от 2,5 до 16,0 МПа, температурой рабочей среды от минус196 до плюс 600 Сº и рабочей длинной от 200 до 6000 мм. Материал корпуса выбирается в зависимости от типа и агрессивности среды.
Пример обозначения выносной камеры для уровнемера типа 1 с диапазоном измерения равным 800мм на условное давление 4,0 МПа (40 кгс/см2) с шифром материального исполнения У6: КУВ-I-800-40-У6
С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
| Обозначение | Длина, L1 | Длина, L2 | Длина, L3 | Масса, кг |
|---|---|---|---|---|
| КУВ-IX-350-40 | 350 | 745 | 1020 | 19.9 |
| КУВ-IX-400-40 | 400 | 795 | 1070 | 20.7 |
| КУВ-IX-500-40 | 500 | 895 | 1170 | 22.2 |
| КУВ-IX-600-40 | 600 | 995 | 1270 | 23.7 |
| КУВ-IX-700-40 | 700 | 1095 | 1370 | 25.2 |
| КУВ-IX-800-40 | 800 | 1195 | 1470 | 26.7 |
| КУВ-IX-1000-40 | 1000 | 1395 | 1670 | 29.7 |
| КУВ-IX-1200-40 | 1200 | 1595 | 1870 | 32.7 |
| КУВ-IX-1500-40 | 1500 | 1895 | 2170 | 37.3 |
| КУВ-IX-1600-40 | 1600 | 1995 | 2270 | 38.8 |
| КУВ-IX-2000-40 | 2000 | 2395 | 2670 | 44.9 |
| КУВ-IX-2500-40 | 2500 | 2895 | 3170 | 52.4 |
| КУВ-IX-3000-40 | 3000 | 3395 | 3670 | 60 |
| КУВ-IX-350-63 | 350 | 745 | 1037 | 22.7 |
| КУВ-IX-400-63 | 400 | 795 | 1087 | 23.5 |
| КУВ-IX-500-63 | 500 | 895 | 1187 | 25 |
| КУВ-IX-600-63 | 600 | 995 | 1287 | 26.5 |
| КУВ-IX-700-63 | 700 | 1095 | 1387 | 28 |
| КУВ-IX-800-63 | 800 | 1195 | 1487 | 29.5 |
| КУВ-IX-1000-63 | 1000 | 1395 | 1687 | 32.5 |
| КУВ-IX-1200-63 | 1200 | 1595 | 1887 | 35.5 |
| КУВ-IX-1500-63 | 1500 | 1895 | 2187 | 40.1 |
| КУВ-IX-1600-63 | 1600 | 1995 | 2287 | 41.5 |
| КУВ-IX-2000-63 | 2000 | 2395 | 2687 | 47.7 |
| КУВ-IX-2500-63 | 2500 | 2895 | 3187 | 55.2 |
| КУВ-IX-3000-63 | 3000 | 3395 | 3687 | 62.8 |
| КУВ-IX-350-100 | 350 | 745 | 1052 | 25.8 |
| КУВ-IX-400-100 | 400 | 795 | 1102 | 26.6 |
| КУВ-IX-500-100 | 500 | 895 | 1202 | 28.1 |
| КУВ-IX-600-100 | 600 | 995 | 1302 | 29.6 |
| КУВ-IX-700-100 | 700 | 1095 | 1402 | 31.1 |
| КУВ-IX-800-100 | 800 | 1195 | 1502 | 32.6 |
| КУВ-IX-1000-100 | 1000 | 1395 | 1702 | 35.6 |
| КУВ-IX-1200-100 | 1200 | 1595 | 1802 | 38.6 |
| КУВ-IX-1500-100 | 1500 | 1895 | 2102 | 43.4 |
| КУВ-IX-1600-100 | 1600 | 1995 | 2202 | 44.6 |
| КУВ-IX-2000-100 | 2000 | 2395 | 2602 | 50.8 |
| КУВ-IX-2500-100 | 2500 | 2895 | 3102 | 58.3 |
| КУВ-IX-3000-100 | 3000 | 3395 | 3602 | 65.9 |
