Камера уровнемера выносная (КУВ) — это оборудование, предназначенное для установки приборов измерения уровня (буйковых и волноводных радарных уровнемеров) с внешней стороны аппаратов. В основе работы камеры уровнемера лежит принцип сообщающихся сосудов.
Цена: по запросу
Диаметр, мм
80
Давление, мПа (кгс/см 2)
4,0
Обозначение
Dy фланца 80мм

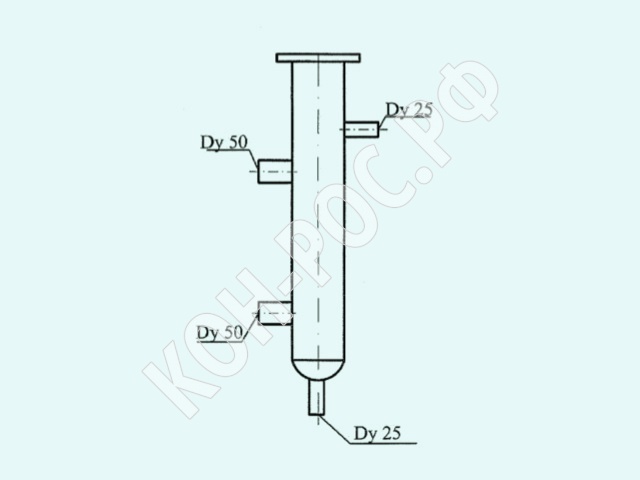

Камера КУВ представляет из себя корпус, два присоединительных штуцера (для соединения с рабочим аппаратом), вспомогательного штуцера и дренажного штуцера. Монтаж и установка уровнемера осуществляется через верхнюю горловину корпуса.
Камеры изготавливаются для работы под давлением от 2,5 до 16,0 МПа, температурой рабочей среды от минус196 до плюс 600 Сº и рабочей длинной от 200 до 6000 мм. Материал корпуса выбирается в зависимости от типа и агрессивности среды.
Пример обозначения выносной камеры для уровнемера типа 1 с диапазоном измерения равным 800мм на условное давление 4,0 МПа (40 кгс/см2) с шифром материального исполнения У6: КУВ-I-800-40-У6
С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
Камеры изготавливаются для работы под давлением от 2,5 до 16,0 МПа, температурой рабочей среды от минус196 до плюс 600 Сº и рабочей длинной от 200 до 6000 мм. Материал корпуса выбирается в зависимости от типа и агрессивности среды.
Пример обозначения выносной камеры для уровнемера типа 1 с диапазоном измерения равным 800мм на условное давление 4,0 МПа (40 кгс/см2) с шифром материального исполнения У6: КУВ-I-800-40-У6
С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
| Обозначение | Длина, L1 | Длина, L2 | Длина, L3 | Масса, кг |
|---|---|---|---|---|
| КУВ-IV-200-40 | 200 | 595 | 785 | 13.4 |
| КУВ-IV-250-40 | 250 | 645 | 835 | 13.9 |
| КУВ-IV-320-40 | 320 | 715 | 905 | 14.6 |
| КУВ-IV-350-40 | 350 | 745 | 935 | 15 |
| КУВ-IV-400-40 | 400 | 795 | 985 | 15.5 |
| КУВ-IV-600-40 | 600 | 995 | 1185 | 17.5 |
| КУВ-IV-800-40 | 800 | 1195 | 1385 | 19.6 |
| КУВ-IV-1000-40 | 1000 | 1395 | 1585 | 21.7 |
| КУВ-IV-1200-40 | 1200 | 1595 | 1785 | 23.8 |
| КУВ-IV-1400-40 | 1400 | 1795 | 1985 | 25.8 |
| КУВ-IV-1500-40 | 1500 | 1895 | 2085 | 26.8 |
| КУВ-IV-1600-40 | 1600 | 1995 | 2185 | 27.8 |
| КУВ-IV-2000-40 | 2000 | 2395 | 2585 | 32 |
| КУВ-IV-2500-40 | 2500 | 2895 | 3085 | 37.3 |
| КУВ-IV-3000-40 | 3000 | 3395 | 3585 | 42.4 |
| КУВ-IV-4000-40 | 4000 | 4395 | 4585 | 52.8 |
| КУВ-IV-6000-40 | 6000 | 6395 | 6858 | 73.5 |
