Камера уровнемера выносная (КУВ) — это оборудование, предназначенное для установки приборов измерения уровня (буйковых и волноводных радарных уровнемеров) с внешней стороны аппаратов. В основе работы камеры уровнемера лежит принцип сообщающихся сосудов.
Цена: по запросу
Диаметр, мм
100
Давление, мПа (кгс/см 2)
4,0; 6,3; 10,0
Обозначение
Dy фланца 65мм

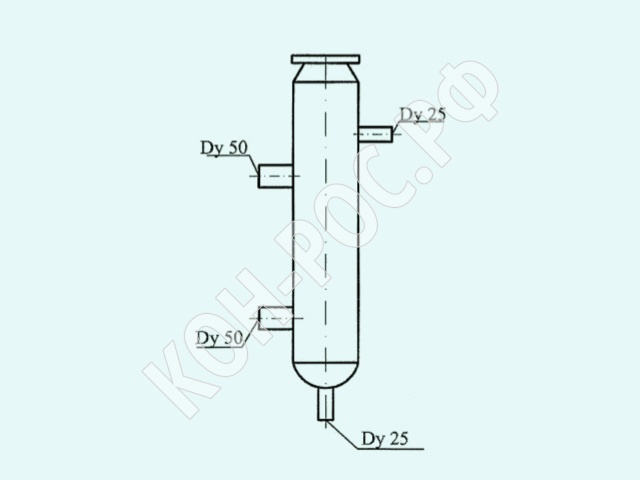

Камера КУВ представляет из себя корпус, два присоединительных штуцера (для соединения с рабочим аппаратом), вспомогательного штуцера и дренажного штуцера. Монтаж и установка уровнемера осуществляется через верхнюю горловину корпуса.

Камеры изготавливаются для работы под давлением от 2,5 до 16,0 МПа, температурой рабочей среды от минус196 до плюс 600 Сº и рабочей длинной от 200 до 6000 мм. Материал корпуса выбирается в зависимости от типа и агрессивности среды.

Пример обозначения выносной камеры для уровнемера типа 1 с диапазоном измерения равным 800мм на условное давление 4,0 МПа (40 кгс/см2) с шифром материального исполнения У6: КУВ-I-800-40-У6

С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».

Обозначение Длина, L1 Длина, L2 Длина, L3 Масса, кг
КУВ-III-200-40 200 595 865 16.7
КУВ-III-250-40 250 645 915 17.4
КУВ-III-320-40 320 715 985 18.5
КУВ-III-350-40 350 745 1015 18.9
КУВ-III-400-40 400 795 1065 19.7
КУВ-III-600-40 600 995 1265 22.7
КУВ-III-800-40 800 1195 1465 25.7
КУВ-III-1000-40 1000 1395 1665 28.8
КУВ-III-1200-40 1200 1595 1865 31.8
КУВ-III-1400-40 1400 1795 2065 34.8
КУВ-III-1500-40 1500 1895 2165 36.3
КУВ-III-1600-40 1600 1995 2265 37.8
КУВ-III-2000-40 2000 2395 2665 43.8
КУВ-III-2500-40 2500 2895 3165 51.4
КУВ-III-3000-40 3000 3395 3665 59
КУВ-III-4000-40 4000 4395 4665 74.1
КУВ-III-6000-40 6000 6395 6665 104.3
КУВ-III-200-63 200 595 887 22.3
КУВ-III-250-63 250 645 937 23.3
КУВ-III-320-63 320 715 1007 24.7
КУВ-III-350-63 350 745 1037 25.3
КУВ-III-400-63 400 795 1087 26.3
КУВ-III-600-63 600 995 1248 30.2
КУВ-III-800-63 800 1195 1487 34.2
КУВ-III-1000-63 1000 1395 1687 38.1
КУВ-III-1200-63 1200 1595 1887 42.1
КУВ-III-1400-63 1400 1795 2087 46.1
КУВ-III-1500-63 1500 1895 2187 48.0
КУВ-III-1600-63 1600 1995 2287 50.0
КУВ-III-2000-63 2000 2395 2687 57.9
КУВ-III-2500-63 2500 2895 3187 67.7
КУВ-III-3000-63 3000 3395 3687 77.7
КУВ-III-4000-63 4000 4395 4687 97.3
КУВ-III-6000-63 6000 6395 6687 136.7
КУВ-III-200-100 200 595 895 26.5
КУВ-III-250-100 250 645 845 27.5
КУВ-III-320-100 320 715 1015 29
КУВ-III-350-100 350 745 1045 29.7
КУВ-III-400-100 400 795 1095 30.8
КУВ-III-600-100 600 995 1295 35.2
КУВ-III-800-100 800 1195 1495 39.6
КУВ-III-1000-100 1000 1395 1695 44
КУВ-IIi-1200-100 1200 1595 1895 48.4
КУВ-III-1400-100 1400 1795 2095 52.8
КУВ-III-1500-100 1500 1895 2195 55
КУВ-III-1600-100 1600 1995 2295 57.2
КУВ-III-2000-100 2000 2395 2695 66
КУВ-III-2500-100 2500 2895 3195 77
КУВ-III-3000-100 3000 3395 3695 88
КУВ-III-4000-100 4000 4395 4695 110
КУВ-III-6000-100 6000 6395 6695 154
