Камера уровнемера выносная (КУВ) — это оборудование, предназначенное для установки приборов измерения уровня (буйковых и волноводных радарных уровнемеров) с внешней стороны аппаратов. В основе работы камеры уровнемера лежит принцип сообщающихся сосудов.
Цена: по запросу
Диаметр, мм
100
Давление, мПа (кгс/см 2)
4,0; 6,3; 10,0; 16,0
Обозначение
Dy фланца 100мм

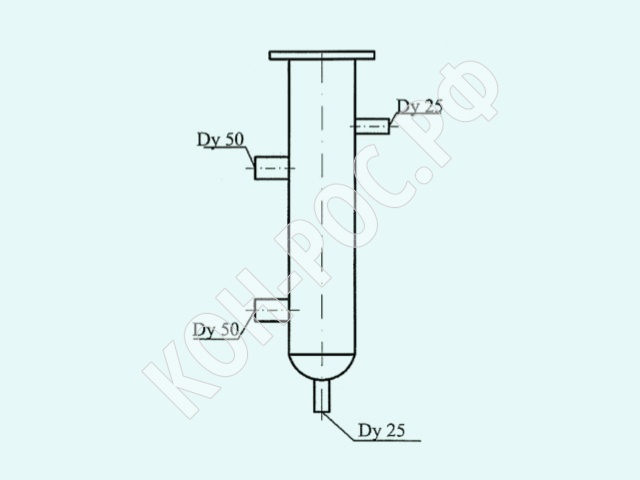

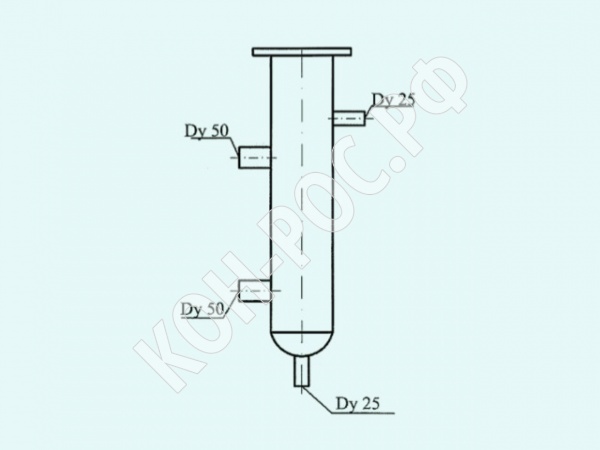

Камера КУВ представляет из себя корпус, два присоединительных штуцера (для соединения с рабочим аппаратом), вспомогательного штуцера и дренажного штуцера. Монтаж и установка уровнемера осуществляется через верхнюю горловину корпуса.

Камеры изготавливаются для работы под давлением от 2,5 до 16,0 МПа, температурой рабочей среды от минус196 до плюс 600 Сº и рабочей длинной от 200 до 6000 мм. Материал корпуса выбирается в зависимости от типа и агрессивности среды.

Пример обозначения выносной камеры для уровнемера типа 1 с диапазоном измерения равным 800мм на условное давление 4,0 МПа (40 кгс/см2) с шифром материального исполнения У6: КУВ-I-800-40-У6

С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».

Обозначение Длина, L1 Длина, L2 Длина, L3 Масса, кг
КУВ-II-200-40 200 595 800 18.7
КУВ-II-250-40 250 645 850 19.4
КУВ-II-320-40 320 715 920 20.5
КУВ-II-350-40 350 745 950 20.9
КУВ-II-400-40 400 795 1000 21.7
КУВ-II-600-40 600 995 1200 24.7
КУВ-II-800-40 800 1195 1400 27.7
КУВ-II-1000-40 1000 1395 1600 30.8
КУВ-II-1200-40 1200 1595 1800 33.8
КУВ-II-1400-40 1400 1795 2000 36.8
КУВ-II-1500-40 1500 1895 2100 38.3
КУВ-II-1600-40 1600 1995 2200 39.8
КУВ-II-2000-40 2000 2395 2600 45.8
КУВ-II-2500-40 2500 2895 3100 53.4
КУВ-II-3000-40 3000 3395 3600 61
КУВ-II-4000-40 4000 4395 4600 76.1
КУВ-II-6000-40 6000 6395 6600 106.3
КУВ-II-200-63 200 595 812 25.1
КУВ-II-250-63 250 645 862 26.1
КУВ-II-320-63 320 715 932 27.5
КУВ-II-350-63 350 745 962 28.1
КУВ-II-400-63 400 795 1012 29.1
КУВ-II-600-63 600 995 1212 33.0
КУВ-II-800-63 800 1195 1412 38.0
КУВ-II-1000-63 1000 1395 1612 40.9
КУВ-II-1200-63 1200 1595 1812 44.9
КУВ-II-1400-63 1400 1795 2012 48.8
КУВ-II-1500-63 1500 1895 2112 50.8
КУВ-II-1600-63 1600 1995 2212 52.8
КУВ-II-2000-63 2000 2395 2612 60.7
КУВ-II-2500-63 2500 2895 3112 70.5
КУВ-II-3000-63 3000 3395 3612 80.5
КУВ-II-4000-63 4000 4395 4612 100.1
КУВ-II-6000-63 6000 6395 6612 139.0
КУВ-II-200-100 200 595 832 30.6
КУВ-II-250-100 250 645 882 31.6
КУВ-II-320-100 320 715 952 33.1
КУВ-II-350-100 350 745 982 33.8
КУВ-II-400-100 400 795 1032 34.9
КУВ-II-600-100 600 995 1232 39.3
КУВ-II-800-100 800 1195 1432 43.7
КУВ-II-1000-100 1000 1395 1632 48.1
КУВ-II-1200-100 1200 1595 1832 52.5
КУВ-II-1400-100 1400 1795 2032 56.9
КУВ-II-1500-100 1500 1895 2132 59.1
КУВ-II-1600-100 1600 1995 2232 61.3
КУВ-II-2000-100 2000 2395 2632 70.1
КУВ-II-2500-100 2500 2895 3132 80.1
КУВ-II-3000-100 3000 3395 3632 92.1
КУВ-II-4000-100 4000 4395 4632 114.1
КУВ-II-6000-100 6000 6395 6632 158.1
КУВ-II-200-160 200 595 835 35.8
КУВ-II-250-160 250 645 885 37.2
КУВ-II-320-160 320 715 955 39.2
КУВ-II-350-160 350 745 985 40.1
КУВ-II-400-160 400 795 1035 41.5
КУВ-II-600-160 600 995 1235 47.2
КУВ-II-800-160 800 1195 1435 52.8
КУВ-II-1000-160 1000 1395 1635 58.5
КУВ-II-1200-160 1200 1595 1835 64.2
КУВ-II-1400-160 1400 1795 2035 69.9
КУВ-II-1500-160 1500 1895 2135 72.7
КУВ-II-1600-160 1600 1995 2235 75.6
КУВ-II-2000-160 2000 2395 2635 86.2
КУВ-II-2500-160 2500 2895 3135 101.0
КУВ-II-3000-160 3000 3395 3635 115
КУВ-II-4000-160 4000 4395 4635 143.7
КУВ-II-6000-160 6000 6395 6635 198.5
