Камера уровнемера выносная (КУВ) — это оборудование, предназначенное для установки приборов измерения уровня (буйковых и волноводных радарных уровнемеров) с внешней стороны аппаратов. В основе работы камеры уровнемера лежит принцип сообщающихся сосудов.
Цена: по запросу
Диаметр, мм
100
Давление, мПа (кгс/см 2)
4,0; 6,3; 10,0; 16,0
Обозначение
-

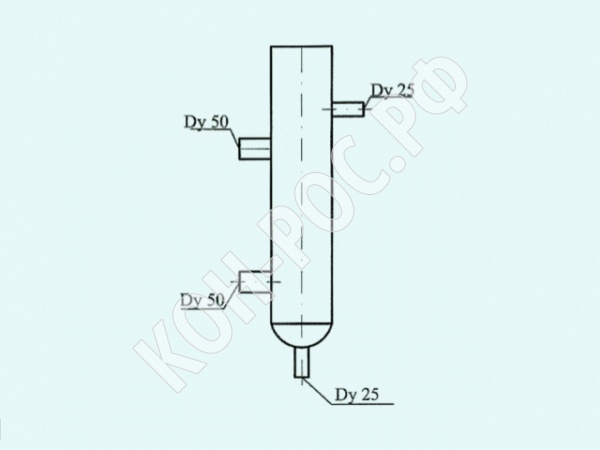

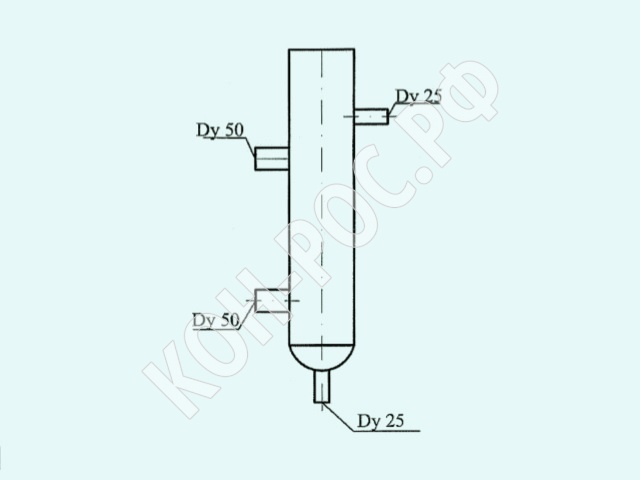

Камера КУВ представляет из себя корпус, два присоединительных штуцера (для соединения с рабочим аппаратом), вспомогательного штуцера и дренажного штуцера. Монтаж и установка уровнемера осуществляется через верхнюю горловину корпуса.

Камеры изготавливаются для работы под давлением от 2,5 до 16,0 МПа, температурой рабочей среды от минус196 до плюс 600 Сº и рабочей длинной от 200 до 6000 мм. Материал корпуса выбирается в зависимости от типа и агрессивности среды.

Пример обозначения выносной камеры для уровнемера типа 1 с диапазоном измерения равным 800мм на условное давление 4,0 МПа (40 кгс/см2) с шифром материального исполнения У6: КУВ-I-800-40-У6

С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».

Обозначение Длина, L1 Длина, L2 Длина, L3 Масса, кг
КУВ-I-200-40 200 595 735 11.9
КУВ-I-250-40 250 645 785 12.6
КУВ-I-320-40 320 715 855 13.7
КУВ-I-350-40 350 745 885 14.1
КУВ-I-400-40 400 795 935 14.9
КУВ-I-600-40 600 995 1135 17.9
КУВ-I-800-40 800 1195 1335 20.9
КУВ-I-1000-40 1000 1395 1535 24.0
КУВ-I-1200-40 1200 1595 1735 27.0
КУВ-I-1400-40 1400 1795 1935 30.0
КУВ-I-1500-40 1500 1895 2035 31.5
КУВ-I-1600-40 1600 1995 2135 33.0
КУВ-I-2000-40 2000 2395 2535 39.0
КУВ-I-2500-40 2500 2895 3035 46.6
КУВ-I-3000-40 3000 3395 3535 54.2
КУВ-I-4000-40 4000 4395 4535 69.3
КУВ-I-6000-40 6000 6395 6535 99.5
КУВ-I-200-63 200 595 735 14.6
КУВ-I-250-63 250 645 785 15.6
КУВ-I-320-63 320 715 855 17.0
КУВ-I-350-63 350 745 885 17.6
КУВ-I-400-63 400 795 935 18.6
КУВ-I-600-63 600 995 1135 22.5
КУВ-I-800-63 800 1195 1335 26.5
КУВ-I-1000-63 1000 1395 1535 30.4
КУВ-I-1200-63 1200 1595 1735 34.4
КУВ-I-1400-63 1400 1795 1935 38.4
КУВ-I-1500-63 1500 1895 2035 40.4
КУВ-I-1600-63 1600 1995 2135 42.3
КУВ-I-2000-63 2000 2395 2535 50.2
КУВ-I-2500-63 2500 2895 3035 60.0
КУВ-I-3000-63 3000 3395 3535 70.0
КУВ-I-4000-63 4000 4395 4535 89.6
КУВ-I-6000-63 6000 6395 6535 129.0
КУВ-I-200-100 200 595 735 16.2
КУВ-I-250-100 250 645 785 17.2
КУВ-I-320-100 320 715 855 18.7
КУВ-I-350-100 350 745 885 19.4
КУВ-I-400-100 400 795 935 20.5
КУВ-I-600-100 600 995 1135 24.9
КУВ-I-800-100 800 1195 1335 29.3
КУВ-I-1000-100 1000 1395 1535 33.7
КУВ-I-1200-100 1200 1595 1735 38.1
КУВ-I-1400-100 1400 1795 1935 42.5
КУВ-I-1500-100 1500 1895 2035 44.7
КУВ-I-1600-100 1600 1995 2135 46.9
КУВ-I-2000-100 2000 2395 2535 55.7
КУВ-I-2500-100 2500 2895 3035 66.7
КУВ-I-3000-100 3000 3395 3535 77.7
КУВ-I-4000-100 4000 4395 4535 99.7
КУВ-I-6000-100 6000 6395 6535 143.7
КУВ-I-200-160 200 595 735 20.6
КУВ-I-250-160 250 645 785 22
КУВ-I-320-160 320 715 855 24
КУВ-I-350-160 350 745 885 24.9
КУВ-I-400-160 400 795 935 26.3
КУВ-I-600-160 600 995 1135 32
КУВ-I-800-160 800 1195 1335 37.6
КУВ-I-1000-160 1000 1395 1535 43.3
КУВ-I-1200-160 1200 1595 1735 49
КУВ-I-1400-160 1400 1795 1935 54.7
КУВ-I-1500-160 1500 1895 2035 57.5
КУВ-I-1600-160 1600 1995 2135 60.4
КУВ-I-2000-160 2000 2395 2535 71.7
КУВ-I-2500-160 2500 2895 3035 85.9
КУВ-I-3000-160 3000 3395 3535 100
КУВ-I-4000-160 4000 4395 4535 128.5
КУВ-I-6000-160 6000 6395 6535 183.3
