Камера уровнемера выносная (КУВ) — это оборудование, предназначенное для установки приборов измерения уровня (буйковых и волноводных радарных уровнемеров) с внешней стороны аппаратов. В основе работы камеры уровнемера лежит принцип сообщающихся сосудов.
Цена: по запросу
Диаметр, мм
100
Давление, мПа (кгс/см 2)
4,0; 6,3
Обозначение
-

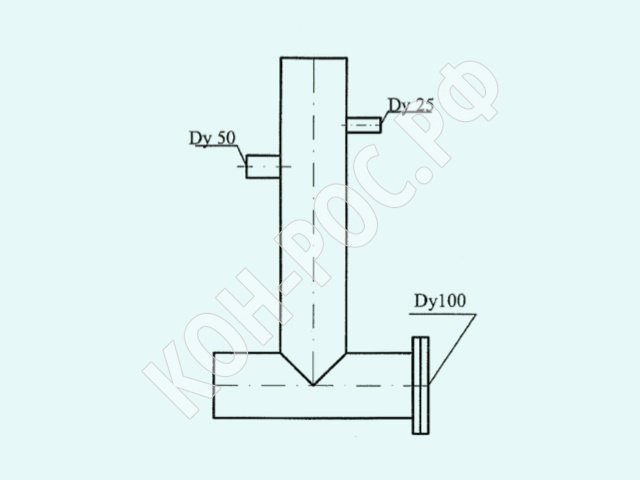

Камера КУВ представляет из себя корпус, два присоединительных штуцера (для соединения с рабочим аппаратом), вспомогательного штуцера и дренажного штуцера. Монтаж и установка уровнемера осуществляется через верхнюю горловину корпуса.

Камеры изготавливаются для работы под давлением от 2,5 до 16,0 МПа, температурой рабочей среды от минус196 до плюс 600 Сº и рабочей длинной от 200 до 6000 мм. Материал корпуса выбирается в зависимости от типа и агрессивности среды.

Пример обозначения выносной камеры для уровнемера типа 1 с диапазоном измерения равным 800мм на условное давление 4,0 МПа (40 кгс/см2) с шифром материального исполнения У6: КУВ-I-800-40-У6

С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».

Обозначение Длина, L1 Длина, L2 Масса, кг
КУВ-VIII-200-40 200 465 24.8
КУВ-VIII-250-40 250 515 24.5
КУВ-VIII-320-40 320 585 26.6
КУВ-VIII-350-40 350 615 27
КУВ-VIII-400-40 400 665 27.8
КУВ-VIII-600-40 600 865 30.9
КУВ-VIII-800-40 800 1065 33.9
КУВ-VIII-1000-40 1000 1265 36.9
КУВ-VIII-1200-40 1200 1465 39.9
КУВ-VIII-1400-40 1400 1665 42.9
КУВ-VIII-1500-40 1500 1765 44.4
КУВ-VIII-1600-40 1600 1865 45.9
КУВ-VIII-2000-40 2000 2265 52
КУВ-VIII-2500-40 2500 2765 59.5
КУВ-VIII-3000-40 3000 3265 67
КУВ-VIII-4000-40 4000 4265 82.2
КУВ-VIII-6000-40 6000 6265 112.3
КУВ-VIII-200-63 200 465 33.8
КУВ-VIII-250-63 250 515 34.5
КУВ-VIII-320-63 320 585 35.6
КУВ-VIII-350-63 350 615 36
КУВ-VIII-400-63 400 665 37
КУВ-VIII-600-63 600 865 39.9
КУВ-VIII-800-63 800 1065 42.9
КУВ-VIII-1000-63 1000 1265 45.9
КУВ-VIII-1200-63 1200 1465 48.9
КУВ-VIII-1400-63 1400 1665 51.9
КУВ-VIII-1500-63 1500 1765 53.4
КУВ-VIII-1600-63 1600 1865 54.9
КУВ-VIII-2000-63 2000 2265 61
КУВ-VIII-2500-63 2500 2765 68.5
КУВ-VIII-3000-63 3000 3265 76
КУВ-VIII-4000-63 4000 4265 91.2
КУВ-VIII-6000-63 6000 6265 121.3
