Камера уровнемера выносная (КУВ) — это оборудование, предназначенное для установки приборов измерения уровня (буйковых и волноводных радарных уровнемеров) с внешней стороны аппаратов. В основе работы камеры уровнемера лежит принцип сообщающихся сосудов.
Цена: по запросу
Диаметр, мм
150
Давление, мПа (кгс/см 2)
2,5
Обозначение
Dy фланца 150мм

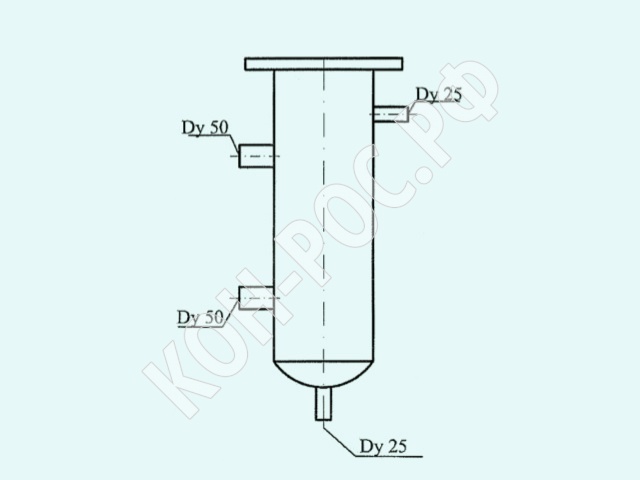

Камера КУВ представляет из себя корпус, два присоединительных штуцера (для соединения с рабочим аппаратом), вспомогательного штуцера и дренажного штуцера. Монтаж и установка уровнемера осуществляется через верхнюю горловину корпуса.
Камеры изготавливаются для работы под давлением от 2,5 до 16,0 МПа, температурой рабочей среды от минус196 до плюс 600 Сº и рабочей длинной от 200 до 6000 мм. Материал корпуса выбирается в зависимости от типа и агрессивности среды.
Пример обозначения выносной камеры для уровнемера типа 1 с диапазоном измерения равным 800мм на условное давление 4,0 МПа (40 кгс/см2) с шифром материального исполнения У6: КУВ-I-800-40-У6
С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
Камеры изготавливаются для работы под давлением от 2,5 до 16,0 МПа, температурой рабочей среды от минус196 до плюс 600 Сº и рабочей длинной от 200 до 6000 мм. Материал корпуса выбирается в зависимости от типа и агрессивности среды.
Пример обозначения выносной камеры для уровнемера типа 1 с диапазоном измерения равным 800мм на условное давление 4,0 МПа (40 кгс/см2) с шифром материального исполнения У6: КУВ-I-800-40-У6
С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
| Обозначение | Длина, L1 | Длина, L2 | Длина, L3 | Масса, кг |
|---|---|---|---|---|
| КУВ-VI-200-25 | 200 | 595 | 818 | 29.3 |
| КУВ-VI-250-25 | 250 | 645 | 868 | 30.5 |
| КУВ-VI-320-25 | 320 | 715 | 938 | 32 |
| КУВ-VI-350-25 | 350 | 745 | 968 | 32.7 |
| КУВ-VI-400-25 | 400 | 795 | 1018 | 33.8 |
| КУВ-VI-600-25 | 600 | 995 | 1218 | 38.4 |
| КУВ-VI-800-25 | 800 | 1195 | 1418 | 42.9 |
| КУВ-VI-1000-25 | 1000 | 1395 | 1618 | 47.4 |
| КУВ-VI-1200-25 | 1200 | 1595 | 1818 | 52 |
| КУВ-VI-1400-25 | 1400 | 1795 | 2018 | 56.5 |
| КУВ-VI-1500-25 | 1500 | 1895 | 2118 | 58.8 |
| КУВ-VI-1600-25 | 1600 | 1995 | 2218 | 61 |
| КУВ-VI-2000-25 | 2000 | 2395 | 2618 | 70 |
| КУВ-VI-2500-25 | 2500 | 2895 | 3118 | 81.4 |
| КУВ-VI-3000-25 | 3000 | 3395 | 3618 | 92.7 |
| КУВ-VI-4000-25 | 4000 | 4395 | 4618 | 115.4 |
| КУВ-VI-6000-25 | 6000 | 6395 | 6618 | 160.6 |
