Закладные конструкции на технологическом оборудовании, коммуникациях – трубопроводах, газоходах, воздуховодах служат для установки термодатчиков, приборов для измерения давления, уровня, качества вещества, запорной арматуры, присоединения импульсных линий.
Цена: по запросу
Резьба
М27*2
Материал
сталь 20
Диаметр, мм
57

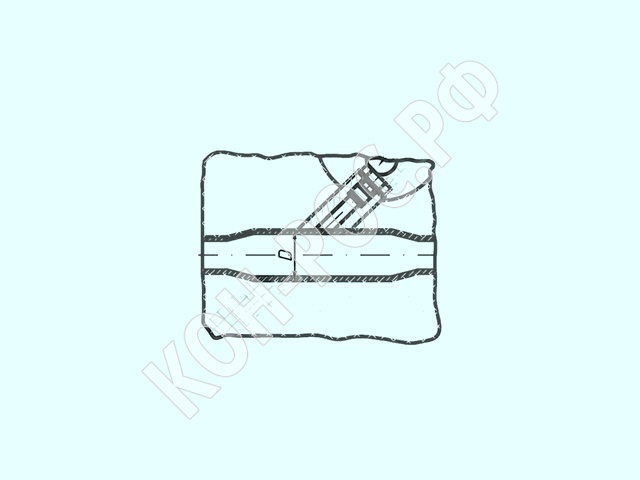

Закладная конструкция по ЗК4-4-85 и ЗК4-4-87 предназначена для установки термопреобразователей на трубопроводе диаметром 45 и 57 мм.

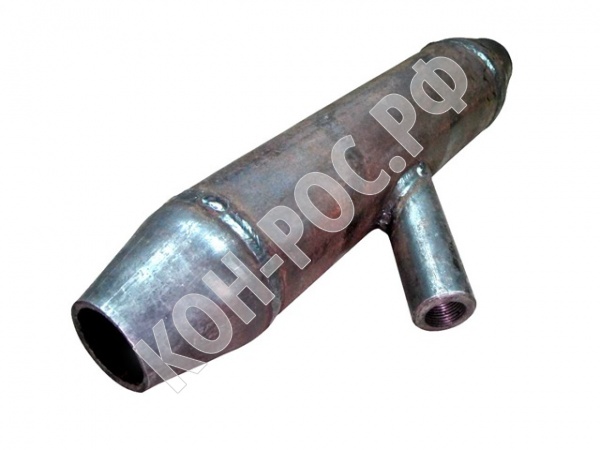

Представляют собой расширитель со скошенной бобышкой для установки на вертикальном трубопроводе, используются на магистральных трубопроводах для подключения термометров и термопреобразователей если длина датчика значительно больше диаметра трубопровода.

Пример обозначения закладной конструкции с резьбой М20х1,5 для установки на трубопроводе диаметром 45 мм из стали 20:
Расширитель ЗК4-4-85 установка 1.

Закладные конструкции изготавливаются согласно ТУ 25.99.29-001-65431426-2018.

Изделия могут быть изготовлены из ст.20, ст.12х18н10т (нержавеющая сталь), ст.09г2с (морозостойкая сталь).
