Закладные конструкции на технологическом оборудовании, коммуникациях – трубопроводах, газоходах, воздуховодах служат для установки термодатчиков, приборов для измерения давления, уровня, качества вещества, запорной арматуры, присоединения импульсных линий.
2 200 руб.
c НДС
Материал
сталь 20
Диаметр, мм
45
Резьба
М20*1,5

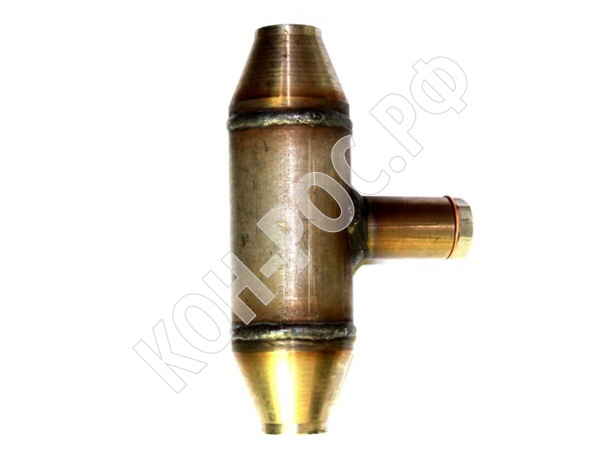

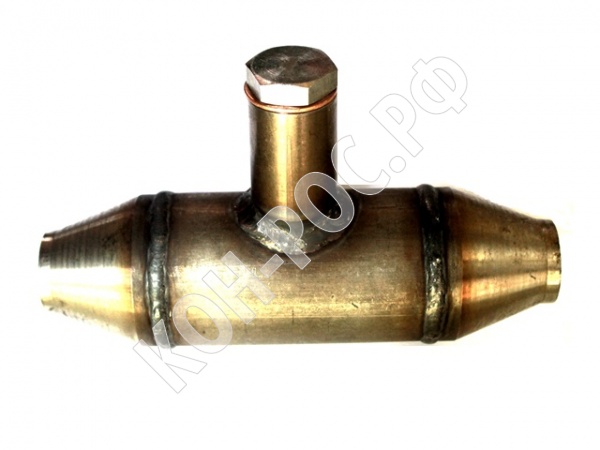

Закладная конструкция по ЗК4-3-85 и ЗК4-3-87 предназначена для установки термопреобразователей на трубопроводе диаметром 45 и 57 мм.

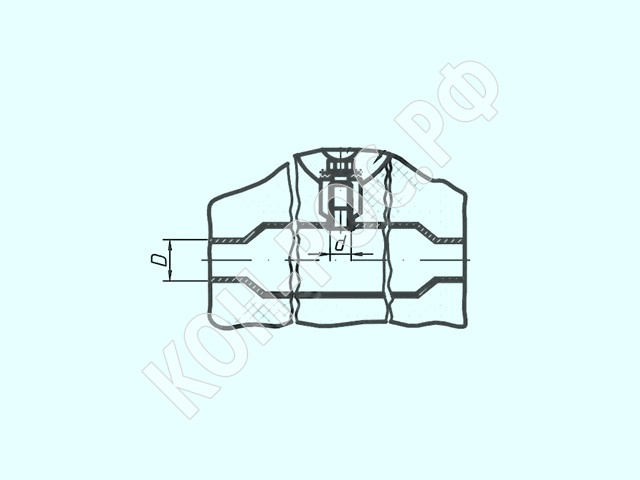

Представляют собой расширитель с прямой бобышкой для установки на горизонтальном трубопроводе, используются на магистральных трубопроводах для подключения термометров и термопреобразователей, если длина датчика значительно больше диаметра трубопровода.

Пример обозначения закладной конструкции с резьбой М20х1,5 для установки на трубопроводе диаметром 45 мм из стали 20:
Расширитель ЗК4-3-85 установка 1.

Закладные конструкции изготавливаются согласно ТУ 25.99.29-001-65431426-2018.

Изделия могут быть изготовлены из ст.20, ст.12х18н10т (нержавеющая сталь), ст.09г2с (морозостойкая сталь).
