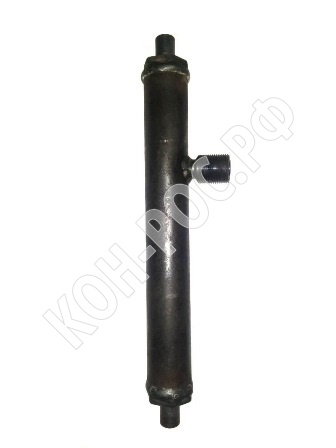

Закладные конструкции (расширители) на технологическом оборудовании, коммуникациях – трубопроводах, газоходах, воздуховодах служат для установки термодатчиков, приборов для измерения давления, уровня, качества вещества, запорной арматуры, присоединения импульсных линий.
Цена: по запросу
Материал
ст.20
Диаметр, мм
20
Обозначение по тех. характеристикам
рис.1
Давление, мПа (кгс/см 2)
20 (200)

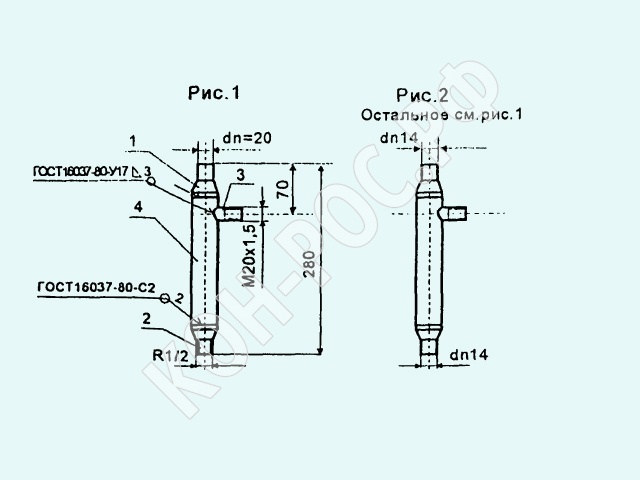

Расширители Р по геометрии чертежа ТК4-7-1-96 предназначены для установки термопреобразователей и термометров на трубопроводе.

Расширители изготавливаются диаметром присоединения 20мм и 14мм.

Условное обозначение

Рис.

Поз.1

Поз.3

Поз.3

Патрубок

Поз.4

Труба

Штуцер

Количество

1

1

1

1

Условное наименование

Расширитель Р-1

1

1/1

1/2

1/3

1/4

Расширитель Р-2

1

2/1

2/2

2/3

2/4

Расширитель Р-3

2

3/1

3/2

3/3

3/4

Расширитель Р-4

2

4/1

4/2

4/3

4/4


С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».


Закладные конструкции изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
