Закладные конструкции на технологическом оборудовании, коммуникациях –трубопроводах, газоходах, воздуховодах служат для установки термодатчиков, приборов для измерения давления, уровня, качества вещества, запорной арматуры, присоединения импульсных линий.
260 руб.
c НДС
Материал
сталь 20
Резьба
М24*1

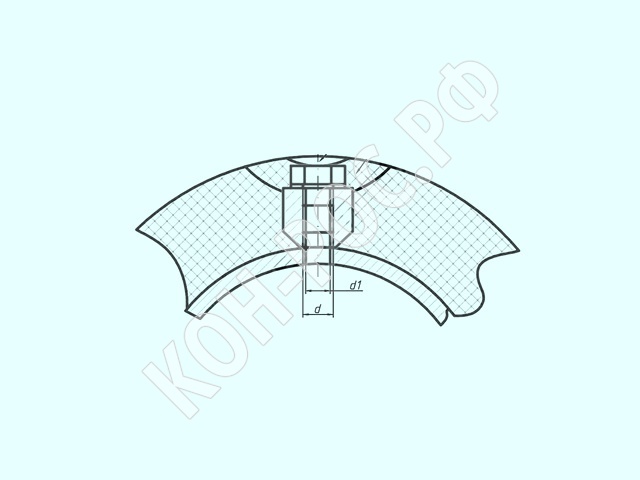

Закладные конструкции ЗК4-1-1-95, ЗК4-1-2-95 предназначены для установки термопреобразователей и термометров на трубопроводе.

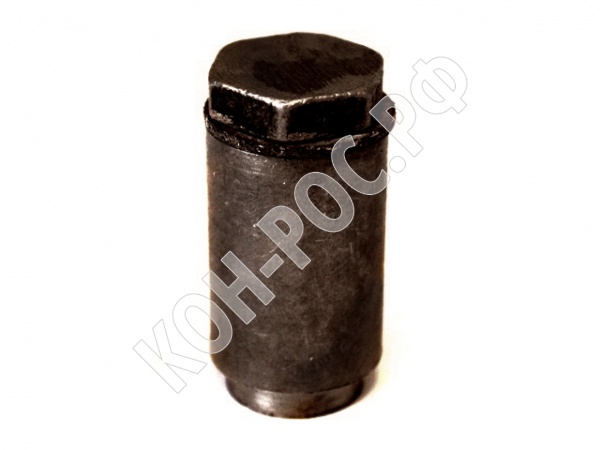

В комплект закладной конструкции ЗК4-1-2-95 входит бобышка, пробка и прокладка. Стандартно поставляется бобышка длиной 50мм, по заказу может быть изготовлена другая длина (70мм, 100мм).

Пример условного обозначения закладной конструкции для бобышки с условным исполнением деталей «0», типом присоединения «1», исполнением присоединения «09» из стали 20 на условное давление 10 МПа при установке на трубопроводе:
Установка 01-09-20-10 ЗК4-1-2-95.

Всегда в наличии:
ЗК4-1-1-95 (бобышка БП01-М20*1,5-50мм+пробка+прокладка) ст.20 закладная конструкция
ЗК4-1-1-95 (бобышка БП01-G1/2-50мм+пробка+прокладка) ст.20 закладная конструкция
ЗК4-1-1-95 (бобышка БП01-М27*1,5-50мм+пробка+прокладка) ст.20 закладная конструкция

Закладные конструкции изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
