Узлы обвязки ОП по геометрии ТУ 36-1759-84 предназначены для подключения импульсных трубных проводок к приборам для измерения и регулирования давления, разряжения и уровня неагрессивных и агрессивных сред Ру до 16мПа.
Цена: по запросу
Материал
сталь 20
Клапан
15с54бк1

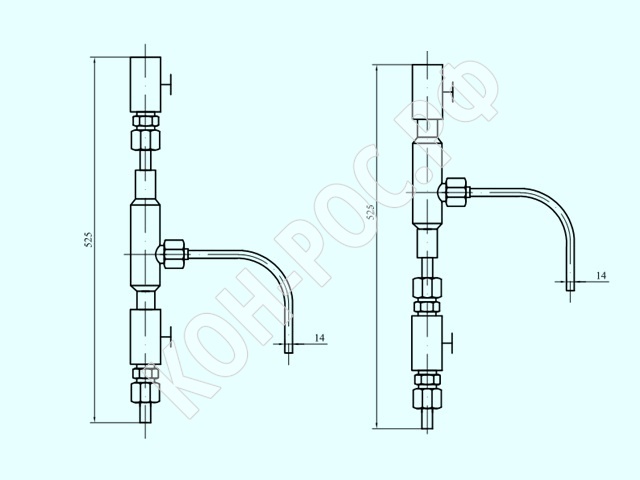

Узлы обвязки дифманометров ОП-111, ОП-112 необходимы при подсоединении к импульсным трубкам, чтобы иметь объективные данные измерений и регулировать давление в технологических трубопроводах до 16 мПа.
Поставляются собранными в единый готовый узел и сразу готовые к монтажу. Применение готовых узлов, собранных в единое целое, избавляет заказчиков от сборки на месте и проведения испытаний.
Обозначение материала:
С – сталь 20
Н- нержавеющая сталь
Обвязки предназначены для подвода импульсных труб снизу.
Тип устанавливаемого прибора:
для ОП-111-С, ОП-111-Н: МПЭ-МИ;
для ОП-112-С, ОП-112-Н: «Сапфир» 22ДА (Мод. 2020, 2030, 2040), 22ДИ (Мод. 2110, 2120, 2130, 2140), 22ДИВ (Мод. 2310, 2320, 2330, 2340).
Пример условного обозначения обвязки дифманометра ОП-111, для неагрессивной среды:
Обвязка ОП-111-С
Актуальное ТУ 25.99.29-001-65431426-2018.
Поставляются собранными в единый готовый узел и сразу готовые к монтажу. Применение готовых узлов, собранных в единое целое, избавляет заказчиков от сборки на месте и проведения испытаний.
Обозначение материала:
С – сталь 20
Н- нержавеющая сталь
Обвязки предназначены для подвода импульсных труб снизу.
Тип устанавливаемого прибора:
для ОП-111-С, ОП-111-Н: МПЭ-МИ;
для ОП-112-С, ОП-112-Н: «Сапфир» 22ДА (Мод. 2020, 2030, 2040), 22ДИ (Мод. 2110, 2120, 2130, 2140), 22ДИВ (Мод. 2310, 2320, 2330, 2340).
Пример условного обозначения обвязки дифманометра ОП-111, для неагрессивной среды:
Обвязка ОП-111-С
Актуальное ТУ 25.99.29-001-65431426-2018.
