Сосуды уравнительные конденсационные СК предназначены для поддержания постоянства и равенства уровней конденсата в соединительных линиях, передающих перепад давления от диафрагмы к датчикам давления, при измерении расхода пара.
2 760 руб.
c НДС
Материал
сталь 20
Давление, мПа (кгс/см 2)
40 (400)
Обозначение
-
Принцип действия конденсационных сосудов состоит в поддержании постоянного и одинакового уровня конденсата в переходниках, которые передают перепад давления от диафрагмы к датчикам, измеряющим динамику изменения, уровень давления или расход пара.
Распространенные модификации по рабочему давлению: 4 – 40 МПа.
Обозначение конденсационного сосуда записывается следующим образом: СК 40-2-Б. Расшифровка:
СК – сосуд конденсационный;
40 – рабочее давление системы;
2 – исполнение (1 соответствует открытому резервуару, 2 – закрытому резервуару);
Б – материал устройства (А соответствует стали ст20/09Г2С, Б – нержавеющей стали 12Х18Н10Т).
Сосуды изготавливаются согласно ТУ 25.99.29-001-65431426-2018.

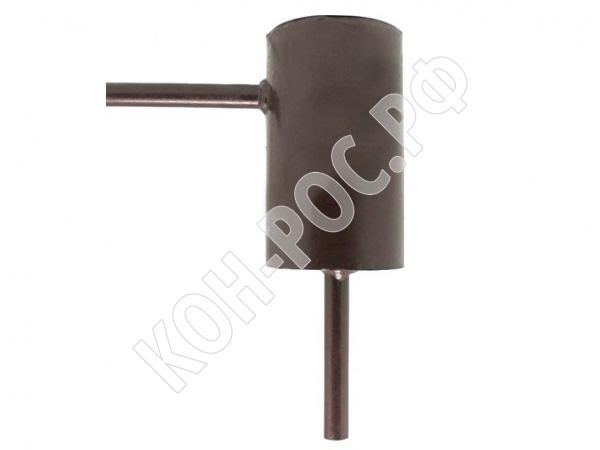

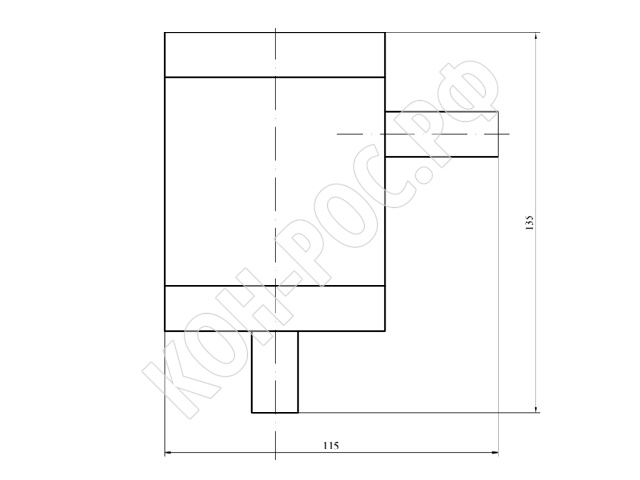

Визуально СК выглядит как горизонтально установленный цилиндр, имеющий большое сечение. Правила установки определяются рабочей средой. Газ не требует сбора конденсата – соответственно, дифманометр размещается над диафрагмой. Измерение расхода пара предполагает использование промежуточного конденсационного сосуда, разделяющего диафрагму и контрольный прибор. Меняется расположение дифманометра – его устанавливают под сужающим устройством (размещение способствует свободному удалению газов из рабочей среды).
Распространенные модификации по рабочему давлению: 4 – 40 МПа.
Обозначение конденсационного сосуда записывается следующим образом: СК 40-2-Б. Расшифровка:
СК – сосуд конденсационный;
40 – рабочее давление системы;
2 – исполнение (1 соответствует открытому резервуару, 2 – закрытому резервуару);
Б – материал устройства (А соответствует стали ст20/09Г2С, Б – нержавеющей стали 12Х18Н10Т).
Сосуды изготавливаются согласно ТУ 25.99.29-001-65431426-2018.

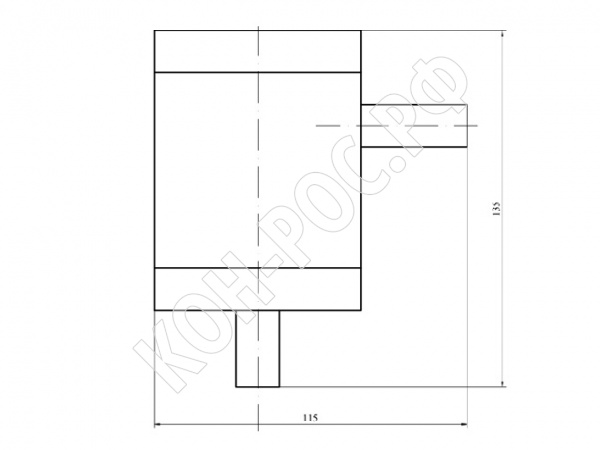

Визуально СК выглядит как горизонтально установленный цилиндр, имеющий большое сечение. Правила установки определяются рабочей средой. Газ не требует сбора конденсата – соответственно, дифманометр размещается над диафрагмой. Измерение расхода пара предполагает использование промежуточного конденсационного сосуда, разделяющего диафрагму и контрольный прибор. Меняется расположение дифманометра – его устанавливают под сужающим устройством (размещение способствует свободному удалению газов из рабочей среды).
