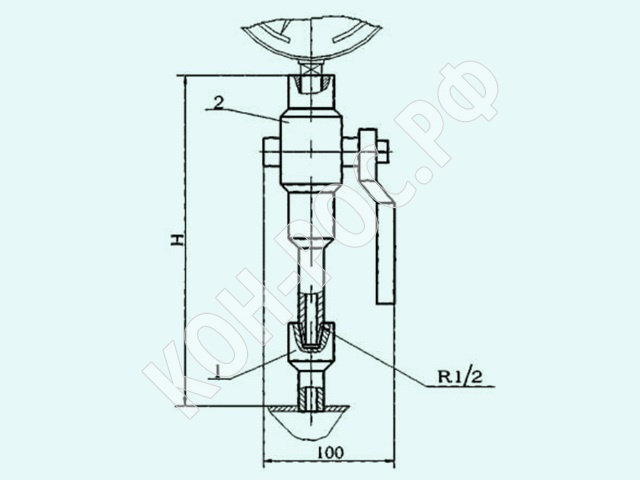

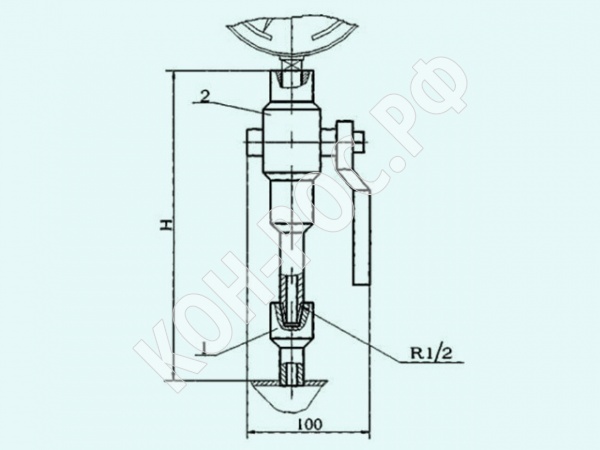

Устройства для установки приборов измерения давления по ОСТ 26.260.473-2000 кран шаровый трехходовой

Изделия по геометрии ОСТ 26.260.473-2000 представляют собой устройства для установки приборов измерения давления на Ру 4,0 и 16,0 МПа (с краном шаровым трехходовым).

Применяются на трубопроводах и аппаратах, применяемых в химической, нефтехимической, газовой и других смежных отраслях промышленности на условное давление 4,0 и 16,0 МПа, температуру от минус 40 до 100 °C и от минус 60 до 100 °C в зависимости от материального исполнения.

Устройства материального исполнения 9 предназначены для следующих сред: природный газ и жидкие углеводороды с содержанием H2S до 6 %.
Устройства материального исполнения 8 предназначены для того же, что и материальное исполнение 9, но без содержания H2S.

Пример условного обозначения устройства измерения давления исполнения 2, материального исполнения 8, на Ру 16,0 МПа:
Устройство измерения давления 2-8-16,0 ОСТ 26.260.473-2000.

С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
