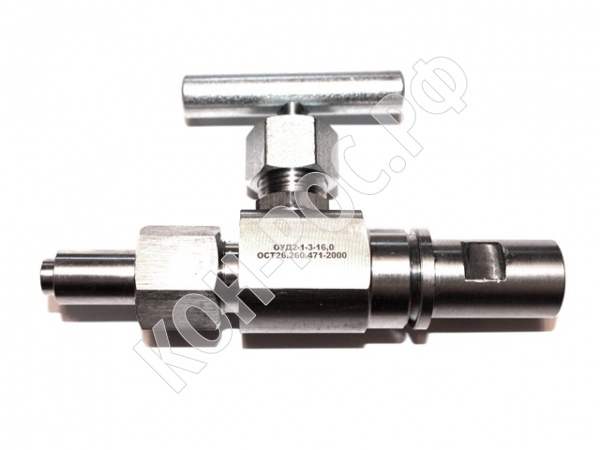

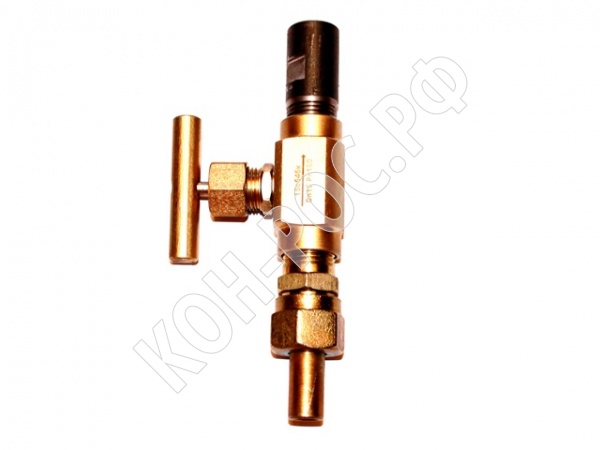

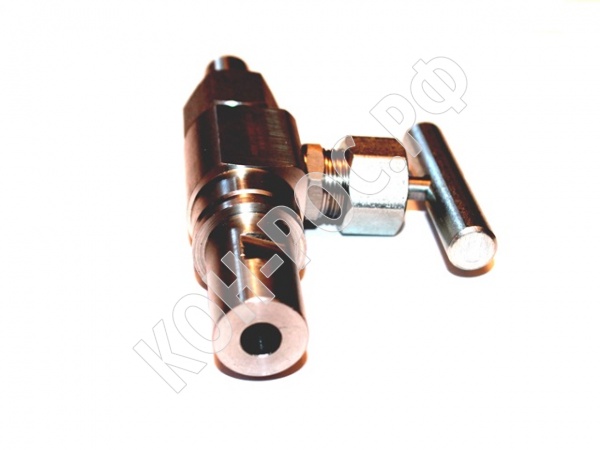

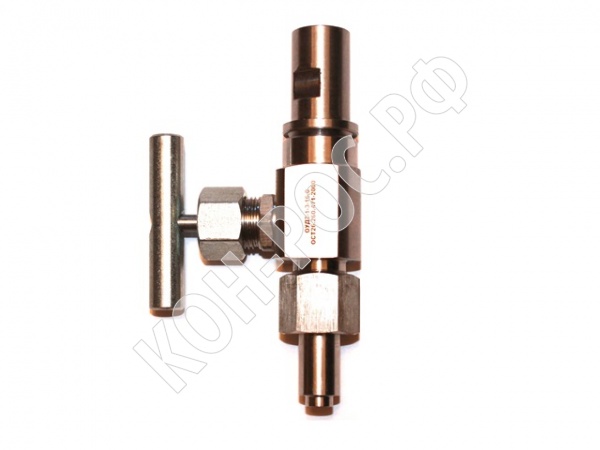

Устройства для установки приборов измерения давления по ОСТ 26.260.471-2000 один вентиль

Изделия по геометрии ОСТ 26.260.471-2000 представляют собой устройства для установки приборов измерения давления на Ру 4,0 и 16,0 МПа.

Применяются на трубопроводах и аппаратах, применяемых в химической, нефтехимической, газовой и других смежных отраслях промышленности на условное давление РУ 4,0 и 16,0 МПа. Устройства для отбора давления предназначены для подачи среды под давлением к приборам, установленным дистанционно.

Устройства типа 1 и 3 предназначены для неагрессивной среды со скоростью коррозии до 0,1 мм/год: природный газ с содержанием углекислоты до 1 % объемных, сероводорода не более 20 мг/нм3, нефтегазовая смесь, углеводородный конденсат, конденсационная вода, метанол, мехпримеси.

Устройства типа 2 предназначены для агрессивной среды со скоростью коррозии свыше 0,1 мм/год. Состав среды для материального исполнения 3:
-природный газ, углеводородный конденсат, нефтегазовая смесь, содержащие сероводород, вызывающий коррозионное растрескивание при парциальном давлении сероводорода более 0,0003 МПа;
- растворы щелочей, аминов, вызывающие коррозионное растрескивание;
- растворы гликолей, содержащие продукты окисления: муравьиную и уксусную кислоты;

Состав среды для материального исполнения 4: тоже, что и для материального исполнения 3, в том числе: природный газ, метанол, пластовая вода, содержащая хлориды более 50 г/л.

Пример условного обозначения устройства для отбора давления типа 3, исполнения 2, материального исполнения 7, на РУ 16,0 МПа:
Устройство для отбора давления 3-2-7-16,0 ОСТ 26.260.471-2000.

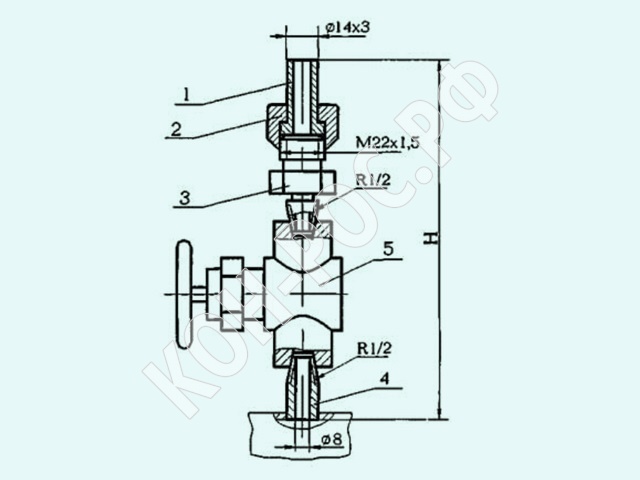

С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
