Устройства по ОСТу изготавливаются по геометрии нормативной документации и предназначены для установки проборов измерения давления, а также отбора давления.
Цена: по запросу
Запорная арматура
два клапана типа ВНИЛ
Давление, мПа (кгс/см 2)
4 (40) и 16 (160)

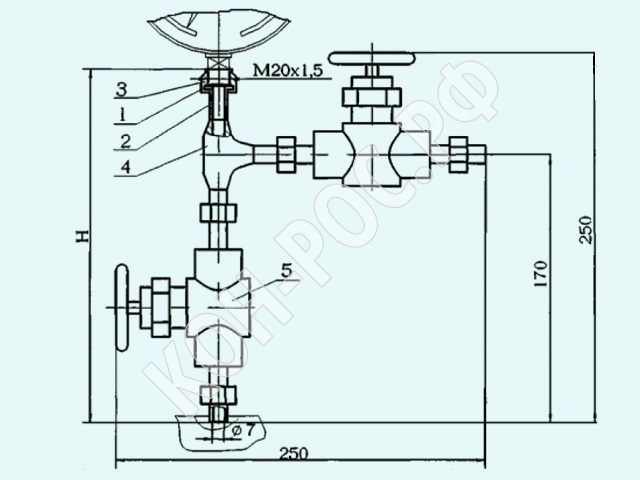

Изделия по геометрии ОСТ 26.260.468-2000 представляют собой устройства для установки приборов измерения давления на Ру 4,0 и 16,0 МПа (с двумя клапанами типа ВНИЛ).
Применяются на трубопроводах и аппаратах, применяемых в химической, нефтехимической, газовой и других смежных отраслях промышленности на условное давление 4,0 и 16,0 МПа, температуру от минус 40 до 200 °С и от минус 70 до 300 °С в зависимости от материального исполнения. Материальное исполнение 5 - для неагрессивной среды со скоростью коррозии до 0,1 мм/год: природный газ с содержанием углекислоты до 1 % объемных, сероводорода не более 20 мг/нм3, нефтегазовая смесь, углеводородный конденсат, конденсационная вода, метанол, мехпримеси.
Пример условного обозначения устройства измерения давления исполнения 2, материального исполнения 5, на Ру 16,0 МПа:
Устройство измерения давления 2-5-16,0 ОСТ 26.260.468-2000.
С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
Применяются на трубопроводах и аппаратах, применяемых в химической, нефтехимической, газовой и других смежных отраслях промышленности на условное давление 4,0 и 16,0 МПа, температуру от минус 40 до 200 °С и от минус 70 до 300 °С в зависимости от материального исполнения. Материальное исполнение 5 - для неагрессивной среды со скоростью коррозии до 0,1 мм/год: природный газ с содержанием углекислоты до 1 % объемных, сероводорода не более 20 мг/нм3, нефтегазовая смесь, углеводородный конденсат, конденсационная вода, метанол, мехпримеси.
Пример условного обозначения устройства измерения давления исполнения 2, материального исполнения 5, на Ру 16,0 МПа:
Устройство измерения давления 2-5-16,0 ОСТ 26.260.468-2000.
С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
