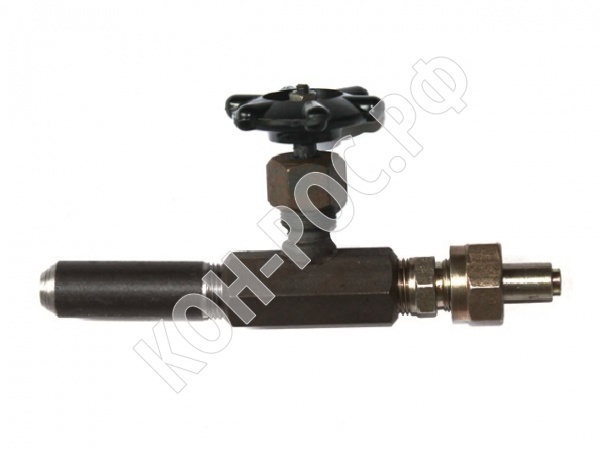

Отборные устройства давления по геометрии ТУ 4218-004-17416124-97 предназначены для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах, а также для подключения импульсных линий, подводящих измерительную среду к приборам для измерения давления или состава вещества условным давлением неагрессивной среды до Ру16 мПа (160кгс/см2) и температурой до 200грС.
810 руб.
c НДС
Материал
ст.20
Запорная арматура
15с54бк
Давление, мПа (кгс/см 2)
16 (160)

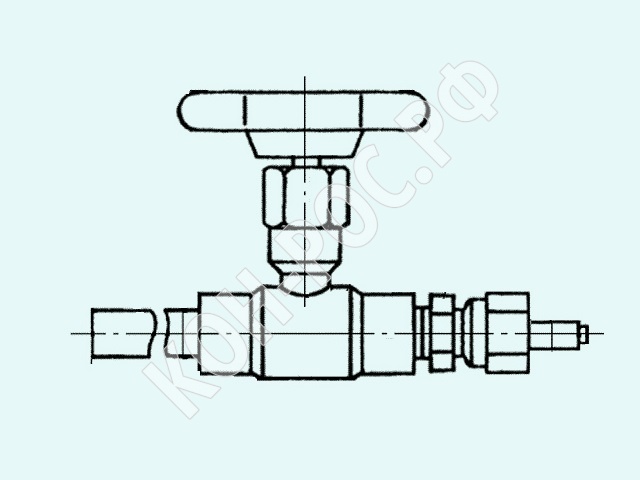

Типы отборных устройств по геометрии ТУ 4218-004-17416124-97 представлены в таблице.

Расшифровка обозначения типа отборного устройства:
16 - условное давление, 200 - температура рабочей среды;

вид отборного устройства: П - прямое, У - угловое;

соединение на входе клапана:
Р - резьба внетренняя,
Н - соединение с торцевым уплотнением типа НСВ,
З - соединение с зажимным и упорным кольцами;

элемент присоединения к технологическому трубопроводу:
Ш - штуцер приварной, Т - труба в составе отборного устройства;

элемент присоединения на выходе клапана:
Н - соединение с торцевым уплотнением типа НСВ,
М - муфта переходная с правой и левой резьбами,
Ш - штуцер приварной,
Р - резьба внутренняя,
З - соединение с зажимным и упорным кольцами.



Тип

Вид

Соединение

на входе клапана

Элемент присоединения

 на выходе клапана

Элемент присоединения

к технологич. трубопроводу

16-200 У-НТМ

Угловой



Соединение ниппельной

с торцевым уплотнением НСВ



 Муфта переходная

с правой и левой резьбами

 Труба О 14 мм

16-200 П-НТМ

 Прямой

16-200 П-НТШ

Штуце приварной

16-200 У-НТШ

Угловой

16-200 У-ЗТР

Соединение

с зажимными и упорными

кольцами



Резьба внутренняя

М20х1,5



16-200 П-ЗТР

Прямой

16-200 П-ЗТМ

Муфта переходная

с правой и левой резьбами



16-200 У-ЗТМ

Угловой

16-200 П-РШНТН

(для нефтепродуктов)

Прямой

Резьба внутренняя

М20х1,5

Соединение НСВ

- труба О 14 мм -

соединение НСН

 Штуцер приварной

16-200 У-РШНТН

(для нефтепродуктов)

угловой

Резьба внутренняя

М20х1,5

Соединение НСВ

- труба О 14 мм-

соединение НСН

Штуцер приварной

16-200 П-РШН

Прямой

Резьба внутренняя Rс 1/2

Соединение ниппельной НСВ

 Штуцер приварной

16-200 П-НМ

Соединение ниппельное НСВ

Муфта с правой и левой резьбами

    -

16-200 П-ЗМ

Соединение

с зажимными и упорными

кольцами



16-200 П-ЗР

Резьба внутр. М20х1,5

16-200 П-ЗЗ

Соединение

с зажимными и упорными

кольцами



Актуальное ТУ 25.99.29-001-65431426-2018.
