Отборные устройства давления предназначены для монтажа измерительного оборудования, определяющего параметры и состав рабочей среды в технологических аппаратах и трубопроводах. Используются также в газоходах, гидравлических коммуникациях и прочем технологическом оборудовании.  Производство таких приспособлений осуществляется в полном соответствии с разработанными техническими условиями по тем или иным типам техпроцессов и параметрам рабочей среды.
53 145 руб.
c НДС
Диаметр, мм
от 125 до 250
Давление, мПа (кгс/см 2)
2,5 (25)
Обозначение
патрубок 2/1, фланец 2/2
Отборные устройства давления (закладные конструкции) ЗК14-2-9-98 предназначены для установки разделителя мембранного фланцевого на горизонтальном трубопроводе.

С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
Среда: кристаллизующаяся, несущая твердые взвешенные частицы.
Неагрессивная, агрессивная (в соответствии с установкой)
Материал: сталь 20, нержавеющая сталь (в соответствии с установкой)
Давление: 2,5/20мПа (в соответствии с установкой)

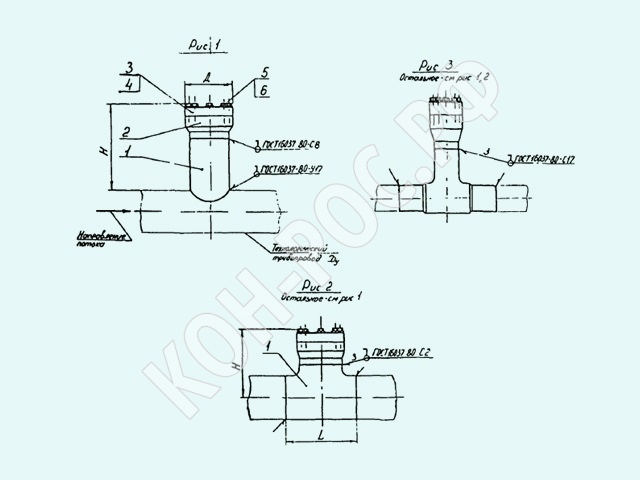

Условное обозначение установки отборного устройства давления на Ру 2,5мПа по рис.1 с Ду530мм:
Отборное устройство давления ЗК14-2-9-98 установка 1.


Отборные устройства давления изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
