Отборные устройства предназначены для монтажа измерительного оборудования, определяющего параметры и состав рабочей среды в технологических аппаратах и трубопроводах. Используются также в газоходах, гидравлических коммуникациях и прочем технологическом оборудовании.  Производство таких приспособлений осуществляется в полном соответствии с разработанными техническими условиями по тем или иным типам техпроцессов и параметрам рабочей среды.
Цена: по запросу
Материал
ст.12х18н10т (10х17н13м3т)
Запорная арматура
15нж57нж
Давление, мПа (кгс/см 2)
16 (160)

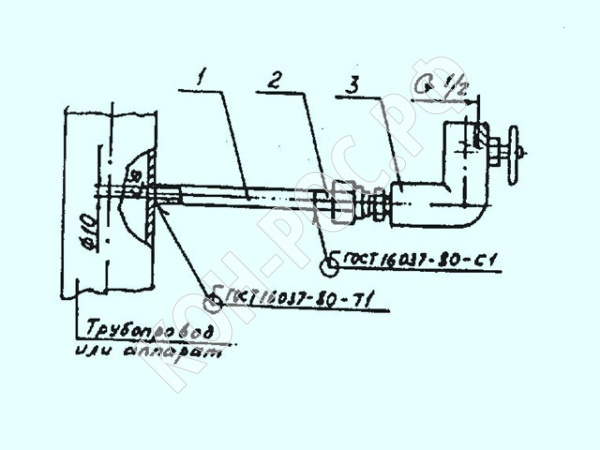

Отборное устройство давления угловое для разделителя мембранного на температуру до 70гр.С.
Установка на трубопроводе, стенке аппарата.

С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».

Среда: агрессивная, кристаллизующаяся, несущая твердые взвешенные частицы.
Материал: сталь 12х18н10т (10х17н13м3т)
Давление: 16мПа

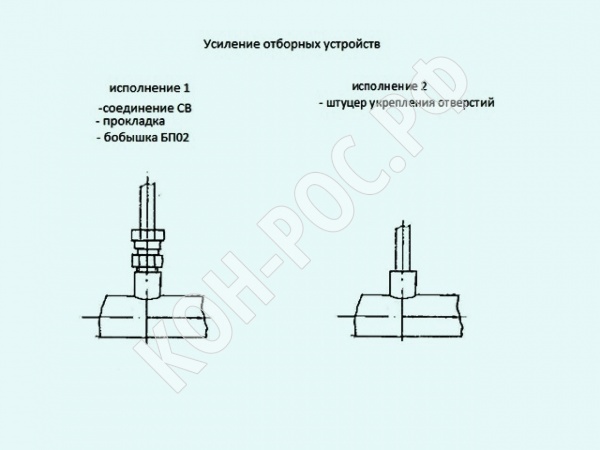

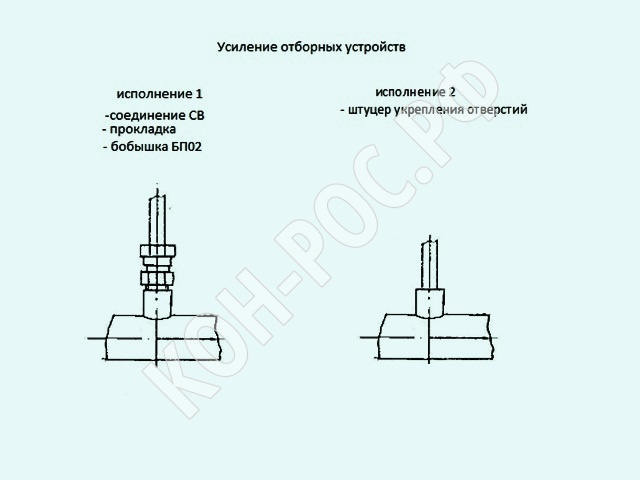

Усиление выполняется в двух вариантах, представленных на эскизе:
Исполнение 1:
- соединение СВ-14
- прокладка
- бобышка БП02

Исполнение 2 (наиболее экономичное):
-штуцер укрепления отверстий

Условное обозначение установки отборного устройства давления углового, без укрепления отверстия в трубопроводе, для прибора с мембранным разделителем:

Отборное устройство давления ЗК14-2-8-01 Установка 1

Отборные устройства давления изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
