Отборные устройства давления предназначены для монтажа измерительного оборудования, определяющего параметры и состав рабочей среды в технологических аппаратах и трубопроводах. Используются также в газоходах, гидравлических коммуникациях и прочем технологическом оборудовании.  Производство таких приспособлений осуществляется в полном соответствии с разработанными техническими условиями по тем или иным типам техпроцессов и параметрам рабочей среды.
Цена: по запросу
Материал
ст.12х18н10т
Обозначение по тех. характеристикам
t свыше 70грС, исп. вертикальное
Запорная арматура
шаровый кран

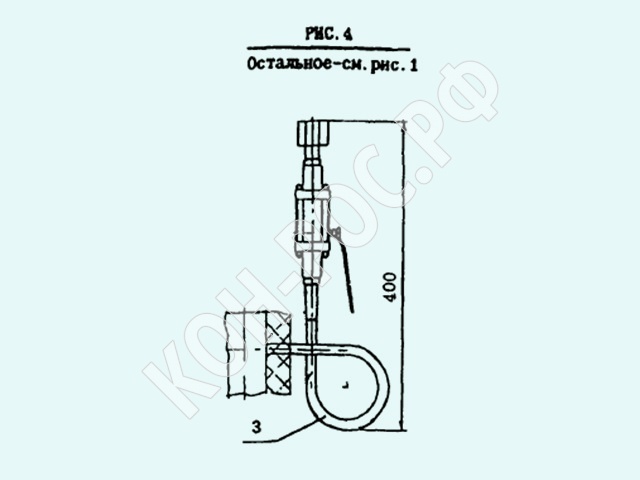

Отборные устройства давления (закладные конструкции) ЗК14-2-13-02 с шаровым краном предназначены для установки на трубопроводе, стенке аппарата.

С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».

Среда: жидкость, пар, газ неагрессивная/агрессивная (в соответствии с установкой)
Температура: до 70грС/ свыше 70грС (в соответствии с установкой)
Давление: до 5мПа
Тип: прямое/угловое, с усилением (в соответствии с установкой)

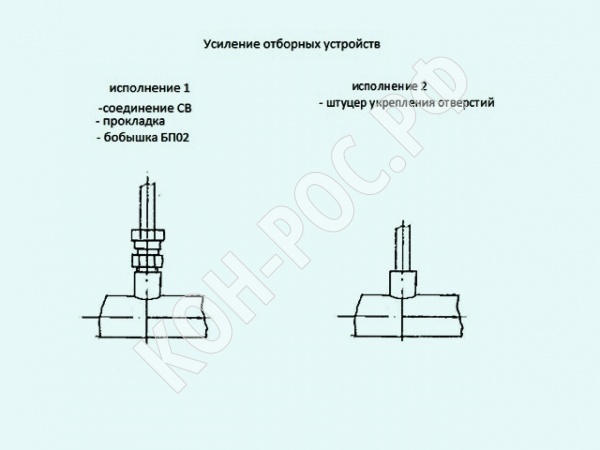

Усиление выполняется в двух вариантах, представленных на эскизе:

Исполнение 1:
- соединение СВ-14
- прокладка
- бобышка БП02

Исполнение 2 (наиболее экономичное):
-штуцер укрепления отверстий


Условное обозначение установки отборного устройства с шаровым краном из углеродистой стали на горизонтальном трубопроводе по рис.1:

Отборное устройство давления ЗК14-2-13-02 установка 1д-1


Отборные устройства давления изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
