Отборные устройства давления предназначены для монтажа измерительного оборудования, определяющего параметры и состав рабочей среды в технологических аппаратах и трубопроводах. Используются также в газоходах, гидравлических коммуникациях и прочем технологическом оборудовании.  Производство таких приспособлений осуществляется в полном соответствии с разработанными техническими условиями по тем или иным типам техпроцессов и параметрам рабочей среды.
2 735 руб.
c НДС
Материал
ст.12х18н10т
Обозначение по тех. характеристикам
16-70-12х18н10т с усилением
Запорная арматура
15нж54бк (КЗ21215-006-02)
Давление, мПа (кгс/см 2)
16 (160)

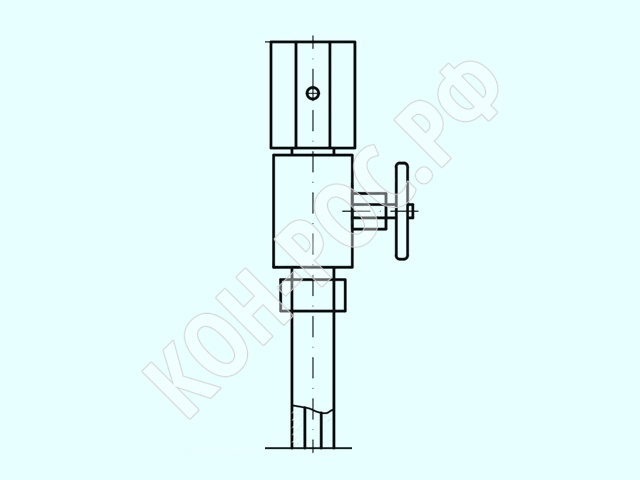

Отборные устройства давления (закладные конструкции) ЗК14-2-1-02 предназначены для установки на прямых участках технического трубопровода для подключения прибора измерения давления.
Данная модификация используется для горизонтального трубопровода.
С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».

Среда: неагрессивная/агрессивная (в соответствии с установкой)
Рабочее давление Ру: от 1,6/16/40мПа (в соответствии с установкой)
Температура рабочей среды: 70 С˚
Тип: прямое, либо прямое с усилением
Материал: сталь 20, сталь, 09г2с, нержавеющая сталь

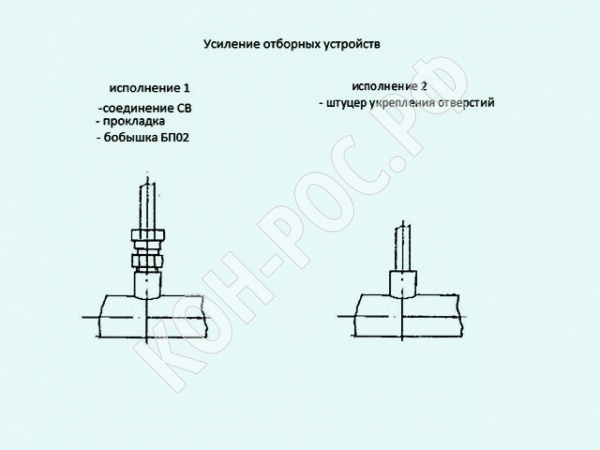

Усиление выполняется в двух вариантах, представленных на эскизе:
Исполнение 1:
- соединение СВ-14
- прокладка
- бобышка БП02

Исполнение 2 (наиболее экономичное):
-штуцер укрепления отверстий

Отборные устройства давления изготавливаются согласно ТУ 25.99.29-001-65431426-2018.

Всегда в наличии:

ЗК14-2-1-02 (1,6-70-Ст20-МП 11б18бк М20*1,5) отборное устройство давления прямое
ЗК14-2-1-02 (1,6-70-Ст20-МП 11б18бк М20*1,5) отборное устройство давления прямое
ЗК14-2-1-02 (16-70-Ст20-МП 15с54бк М20*1,5) отборное устройство давления прямое
ЗК14-2-1-02 (16-70-Ст12х18н10т-МП 15нж54бк М20*1,5) отборное устройство давления прямое
