Отборные устройства давления предназначены для монтажа измерительного оборудования, определяющего параметры и состав рабочей среды в технологических аппаратах и трубопроводах. Используются также в газоходах, гидравлических коммуникациях и прочем технологическом оборудовании.  Производство таких приспособлений осуществляется в полном соответствии с разработанными техническими условиями по тем или иным типам техпроцессов и параметрам рабочей среды.
Цена: по запросу
Обозначение по тех. характеристикам
37,3-280-Ст20-МП с усилением
Запорная арматура
588-10-0
Давление, мПа (кгс/см 2)
37,3 (373)

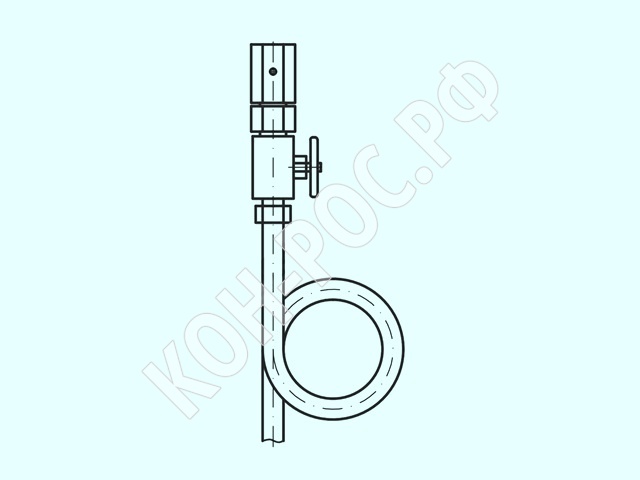

Отборные устройства давления по геометрии чертежа ЗК14-2-3-01 и ЗК14-2-3-98 предназначены для установки на горизонтальном трубопроводе или стенке аппарат.


Параметры установки 3г-1у:

Среда: неагрессивная
Рабочее давление Ру: до 37,3мПа (373кгс/см2)
Температура рабочей среды: до 280С˚
Тип: прямое
Присоединение: под приварку С УСИЛЕНИЕМ
Материал: сталь 20
Запорная арматура: клапан 588-10-0

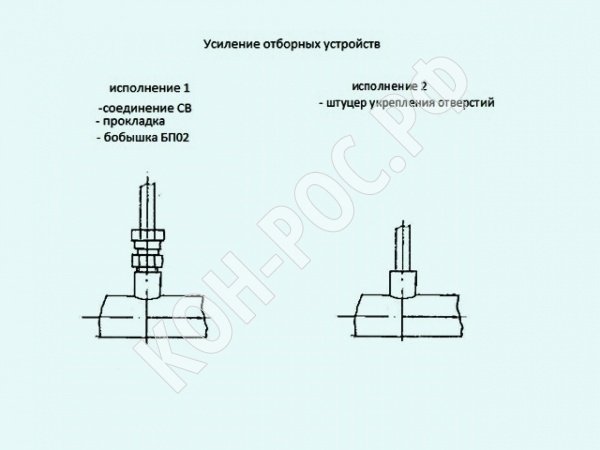

Усиление выполняется в двух вариантах, представленных на эскизе:

Исполнение 1:
- соединение СВ-14
- прокладка
- бобышка БП02

Исполнение 2 (наиболее экономичное):
-штуцер укрепления отверстий

Отборные устройства давления изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
Изделия могут быть изготовлены из ст.20, ст.09г2с (морозостойкая сталь), ст.08х18н10, ст.12х18н10т (нержавеющая сталь).

Всегда в наличии:

1,6-70-ст.20-МП отборные устройства давления прямое
1,6-70-ст.20-МУ отборные устройства давления угловое
1,6-225-ст.20-МП отборные устройства давления прямое
1,6-225-ст.20-МУ отборные устройства давления угловое

16-70-ст.20-МП отборные устройства давления прямое
16-70-ст.20-МУ отборные устройства давления угловое
16-200-ст.20-МП отборные устройства давления прямое
16-200-ст.20-МУ отборные устройства давления угловое

16-200-ст.20-Л отборные устройства давления линейное
