Отборные устройства давления по геометрии ТУ 36.22.19.05-005-85 предназначены для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах с неагрессивной и агрессивной средой.
Цена: по запросу
Материал
нержавеющая сталь
Запорная арматура
15нж54бк
Давление, мПа (кгс/см 2)
16 (160)

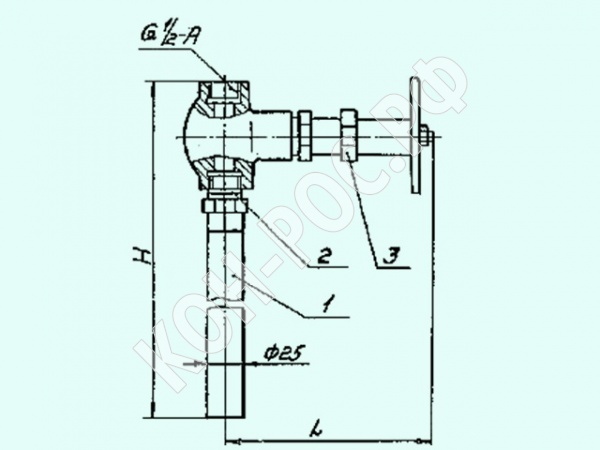

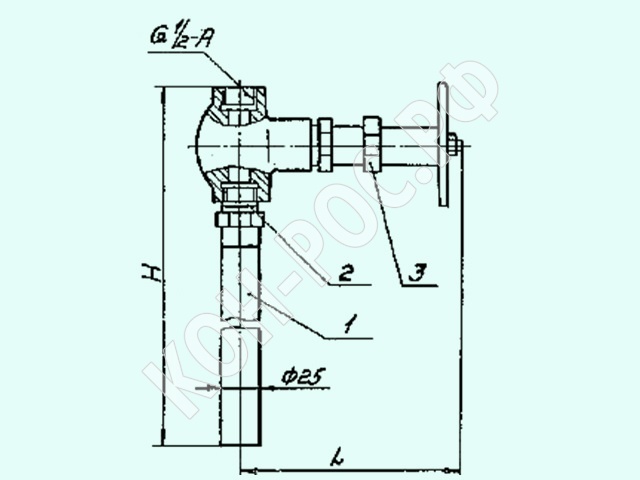

Отборное устройство давления по ЗК4-276.10-90 по геометрии ТУ 36.22.19.05-005-85 предназначено для подключения линии отбора импульса давления агрессивной кристаллизующейся среды, несущей взвешенные твёрдые частицы при давлении 16 МПа (160 кг/кв.см) и температуре рабочей среды от 0 до 300°С. Применяется для типовых установок по ЗК4-276.00-90, ЗК4-28.00-90. Изготавливается из стали 12Х18Н10Т.

Пример обозначения отборного устройства 16-300П по ЗК4-276.10-90:
Отборное устройство 16-300П УЗ ЗК4-276.10-90.

Актуальное ТУ 25.99.29-001-65431426-2018.
