Отборные устройства давления по геометрии ТУ 36.22.19.05-005-85 предназначены для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах с неагрессивной и агрессивной средой.
2 810 руб.
c НДС
Материал
ст.20
Запорная арматура
15с54бк -2шт
Давление, мПа (кгс/см 2)
16 (160)

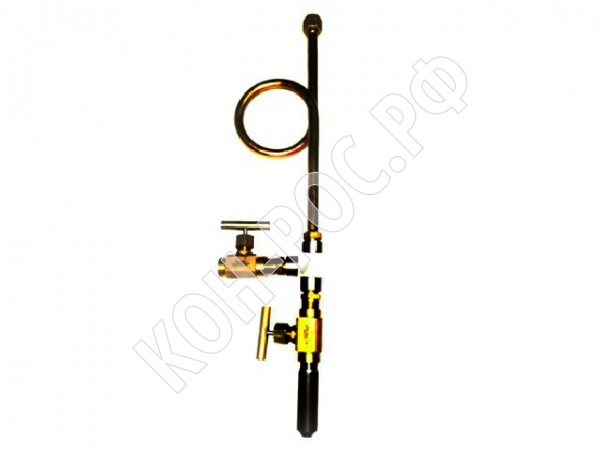

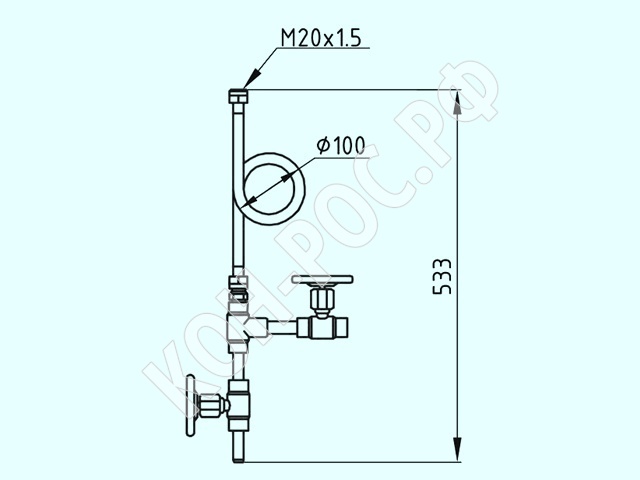

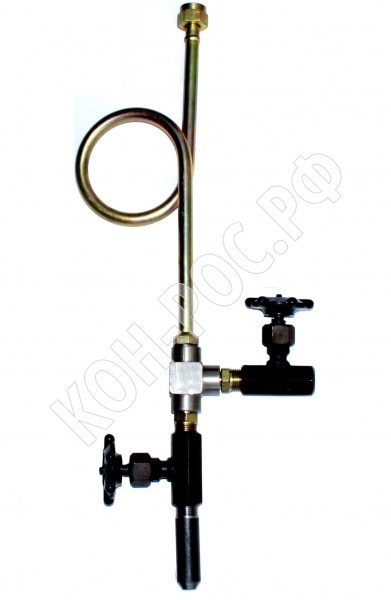

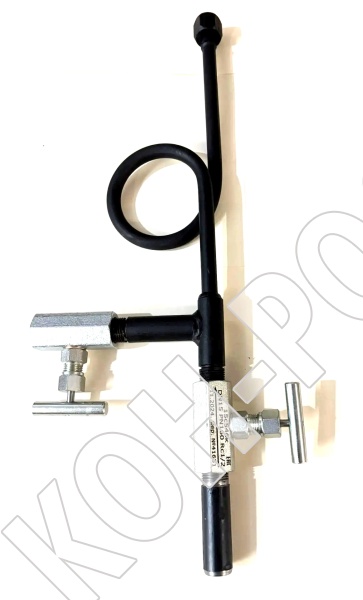

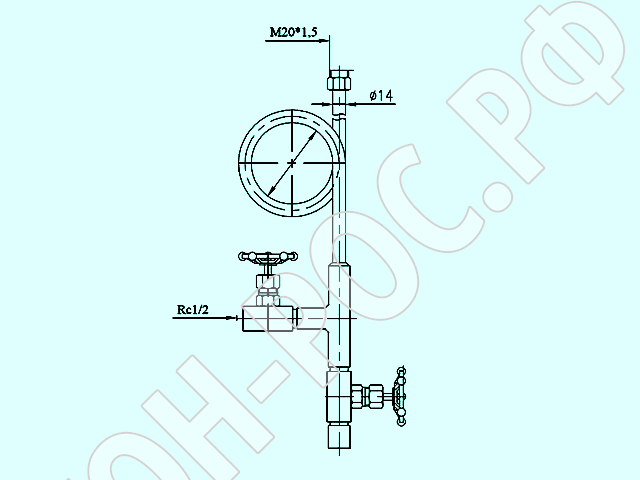

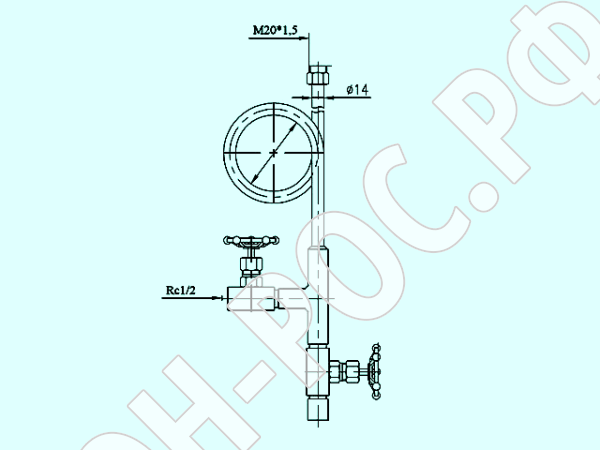

Отборное устройство давления 160-250П по геометрии ТУ36.22.19.05-005-85 предназначено для установки манометра, измеряющего давление нефтепродуктов при давлении 16 МПа (160 кг/кв.см) и температуре рабочей среды от 0 до 250°С. В изделии из стали 20 применяются клапаны запорные проходные муфтовый ПЗ 22038 (15с54бк2) В изделии из стали 12Х18Н10Т применяются клапана ВВД (14с64нж) или ВКС (15с57нж) по усмотрению изготовителя. В качестве продувочного клапана может устанавливаться по согласованию с заказчиком клапан с Ду б.

Пример обозначения отборного устройства 160-250П изготовленного из стали 20:
Отборное устройство 160-250П ст.20.

Актуальное ТУ 25.99.29-001-65431426-2018.
