Отборные устройства давления по геометрии ТУ 36.22.19.05-005-85 предназначены для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах с неагрессивной и агрессивной средой.
2 550 руб.
c НДС
Материал
ст.20
Запорная арматура
15с54бк -2шт
Давление, мПа (кгс/см 2)
16 (160)

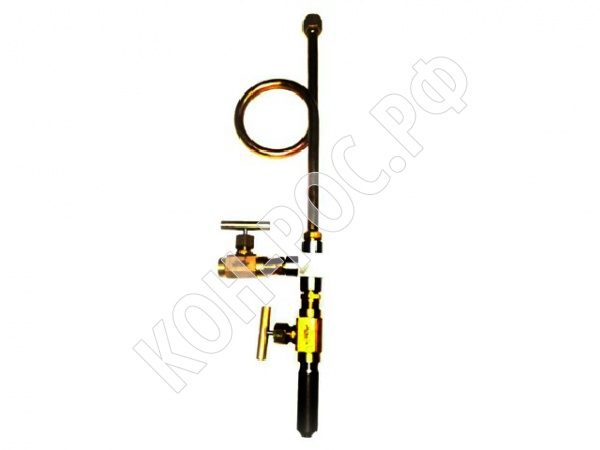

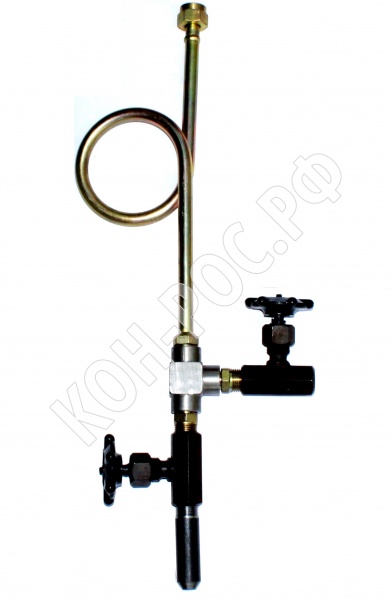

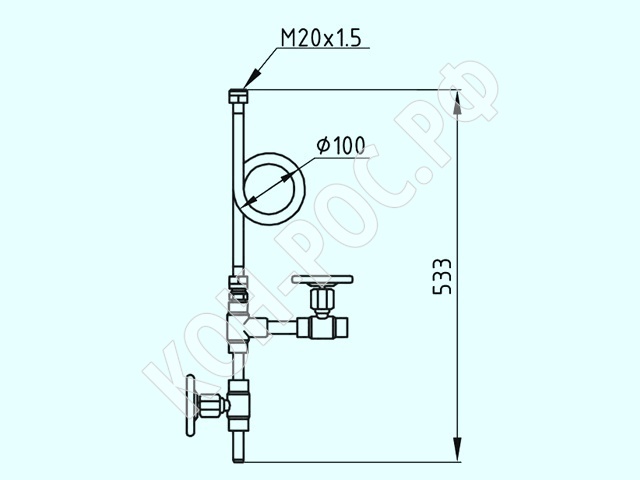

Отборное устройство давления 160-120П по геометрии ТУ 36.22.19.05-005-85 предназначено для установки манометра, измеряющего давление нефтепродуктов при давлении 16 МПа (160кг/кв.см) и температуре рабочей среды от 0 до 120°С. В изделии применяются клапаны запорные проходные муфтовый ОБ 22044 (15с54бк (бк1). Изготавливается из стали 20 или 12Х18Н10Т.
В этом случае применяются клапана ЛШТИ 491116.003 (15нж57нж).

Пример обозначения отборного устройства 160-120П изготовленного из стали 20:
Отборное устройство 160-120П ст. 20.

Актуальное ТУ 25.99.29-001-65431426-2018.
