Отборные устройства давления по геометрии ТУ 36.22.19.05-005-85 предназначены для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах с неагрессивной и агрессивной средой.
10 040 руб.
c НДС
Материал
нержавеющая сталь
Запорная арматура
15нж54бк -2шт
Давление, мПа (кгс/см 2)
16 (160)

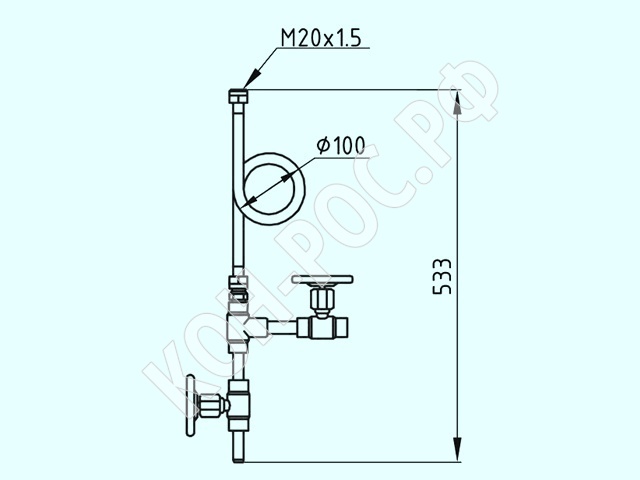

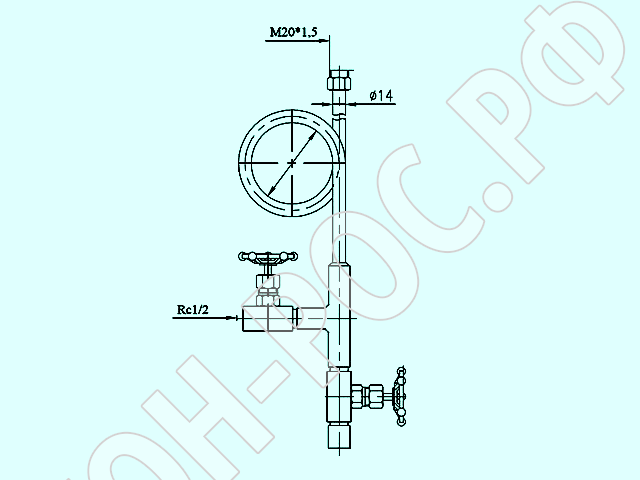

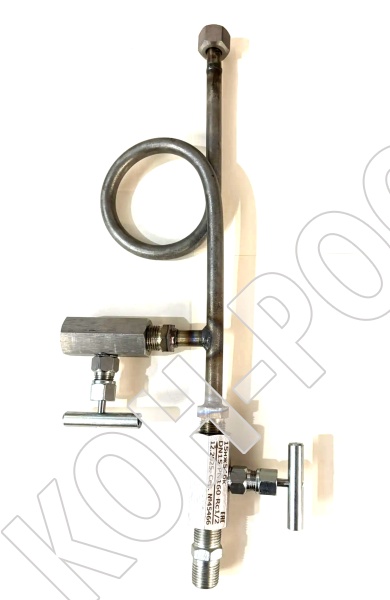

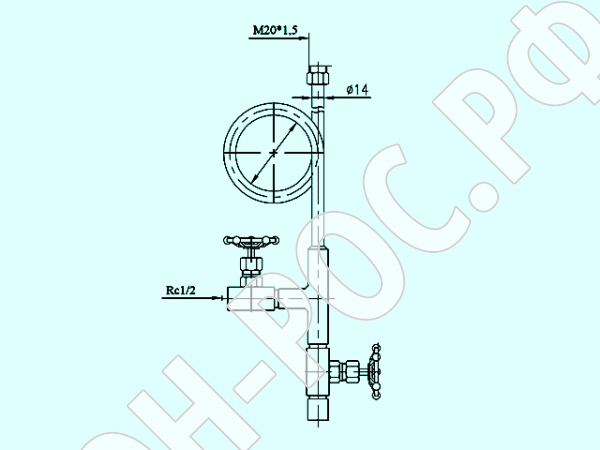

Отборное устройство давления 160-120П по геометрии ТУ 36.22.19.05-005-85 предназначено для установки манометра, измеряющего давление нефтепродуктов при давлении 16 МПа (160кг/кв.см) и температуре рабочей среды от 0 до 120°С. В изделии применяются клапаны запорные проходные муфтовый ОБ 22044 (15с54бк (бк1). Изготавливается из стали 20 или 12Х18Н10Т.
В этом случае применяются клапана ЛШТИ 491116.003 (15нж57нж).
Пример обозначения отборного устройства 160-120П изготовленного из стали 12Х18Н10Т:
Отборное устройство 160-120П ст.12Х18Н10т.
Актуальное ТУ 25.99.29-001-65431426-2018.
В этом случае применяются клапана ЛШТИ 491116.003 (15нж57нж).
Пример обозначения отборного устройства 160-120П изготовленного из стали 12Х18Н10Т:
Отборное устройство 160-120П ст.12Х18Н10т.
Актуальное ТУ 25.99.29-001-65431426-2018.
