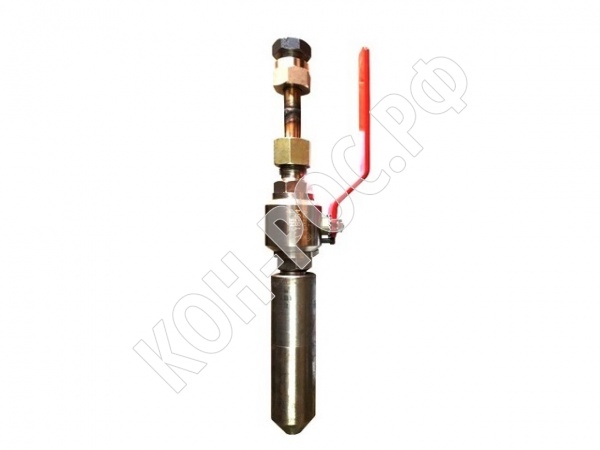

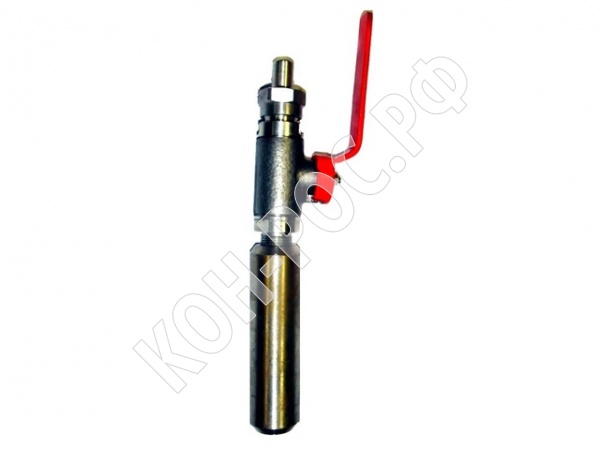

Отборные устройства давления по ОЛ ПАО "Транснефть" применяются для установки контрольно-измерительных приборов с целю снятия показаний рабочего давления, температуры, качества сред.
8 120 руб.
c НДС
Материал
патрубок ст.09г2с, кран 12х18н10т
Запорная арматура
шаровый кран ЗАРД
Давление, мПа (кгс/см 2)
1-10 (10-100)
Отборные устройства давления по опросным листам ПАО "Транснефть" соответствуют нормативной документации разработчика.
Приварка устройств на объекте производится согласно ОТТ-25.160.00-КТН-068-10 «Технические решения по приварке к нефтепродуктопроводу вантузов, патрубков для приборов КИП, бобышек и термокарманов, катодных выводов для монтажа кабелей ЭХЗ. Общие технические требования».

Среда: нефть, дизельное топливо, бензин, масло и другие взрывоопасные среды
Номинальное давление до 16мПа (160кгс/см кв). Также по проектной документации изделия могут быть изготовлены с другим диапазоном давления.

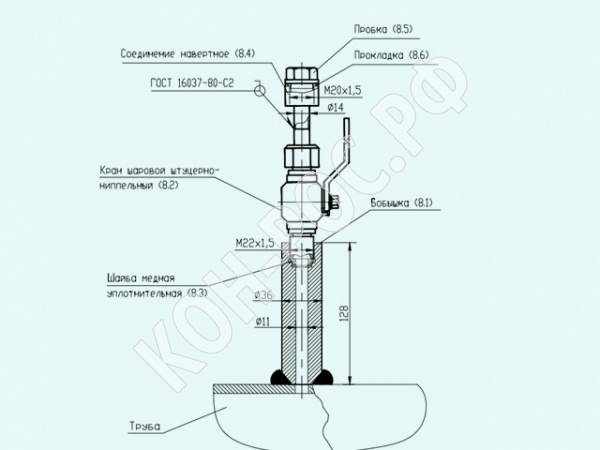

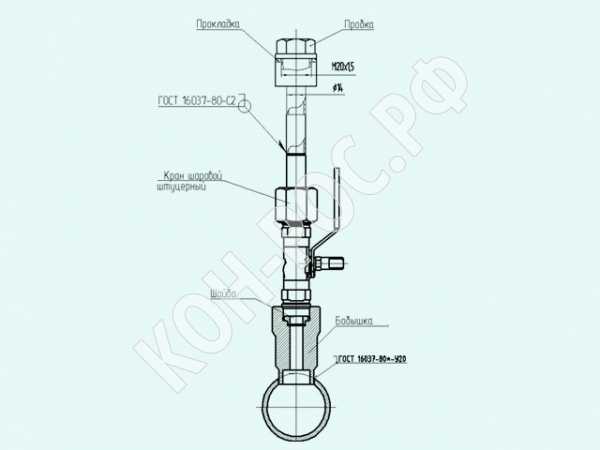

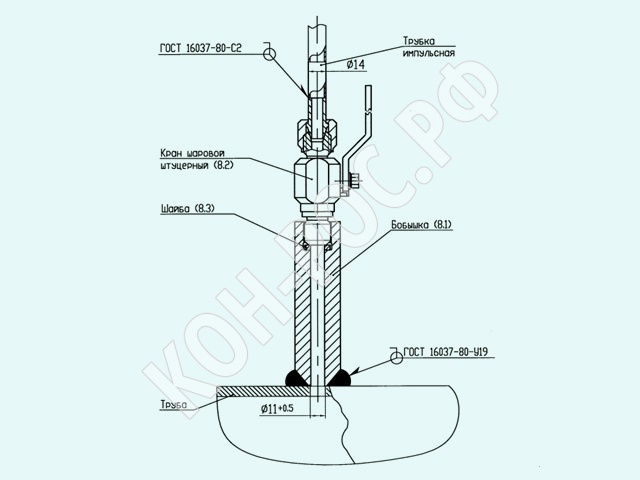

В состав в данных устройств входят следующие изделия:
- патрубок (бобышка) для подключения приборов КИП из стали 09Г2С с внутренней резьбой М22х1,5;
- шайба из меди М3;
- кран шаровой запорный, согласно деталировке. Присоединение штуцерно-ниппельное; под приварку трубы 14х2 (12Х18Н10Т) и штуцерное для присоединения к патрубку с резьбой М22х1,5 материал корпуса - нержавеющая сталь (12Х18Н10Т);
- гайка колпачковая Б1М20х1,5.35 для проведения гидроиспытаний (не во всех моделях);
- пробка с наружной резьбой М20х1,5, для проведения гидроиспытаний (не во всех моделях);
- прокладка для проведения гидроиспытаний (не во всех моделях).
