Манометрические сборки (отборные устройства давления ОУД) предназначены для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах, а также для подключения импульсных линий, подводящих измерительную среду к приборам для измерения давления или состава вещества.
5 950 руб.
c НДС
Материал
нержавеющая сталь
Запорная арматура
15нж54бк -2шт
Давление, мПа (кгс/см 2)
16 (160)
Изделия могут быть изготовлены из ст.20, ст.12х18н10т, ст.09г2с.

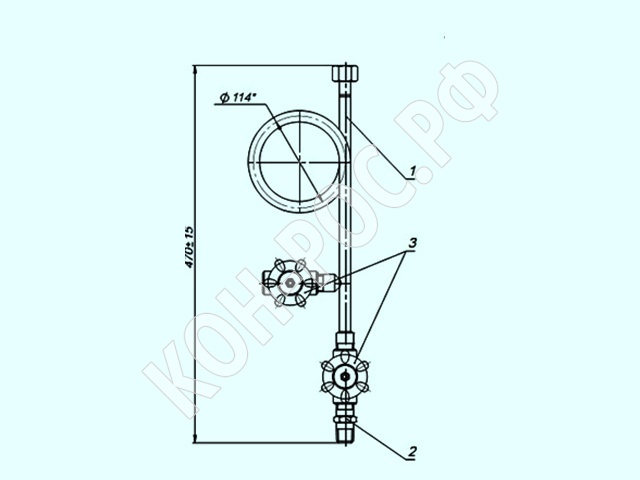

Манометрическая сборка (отборные устройства давления ОУД ) ОУД-160-200-01-Б комплектуется отключающим и продувочным клапанами.

Исполнение – прямое с боковым отводом
Среда – агрессивная
Условное давление – 16мПа (160кгс/см2).
Температура рабочей среды: до 500 гр.С

Комплектность:
Трубка прямая петлевая с гайкой для установки манометра с резьбой М20*1,5
Клапан игольчатый 15нж54бк- 2шт - запорный и продувочный (дренажный)
Переходник с резьбой R1/2
Переходник с резьбой R1/2 (по умолчанию).
*Вместо переходника устройство может комплектоваться штуцером под приварку, либо переходником с другой резьбой (указывается дополнительно).

Сборки изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
