Манометрические сборка (отборные устройства давления ОУД) предназначены для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах, а также для подключения импульсных линий, подводящих измерительную среду к приборам для измерения давления или состава вещества.
Цена: по запросу
Материал
ст.09г2с
Запорная арматура
31лс45нж (ЗКС-160) -2шт
Давление, мПа (кгс/см 2)
16 (160)
Изделия могут быть изготовлены из ст.20, ст.12х18н10т, ст.09г2с.

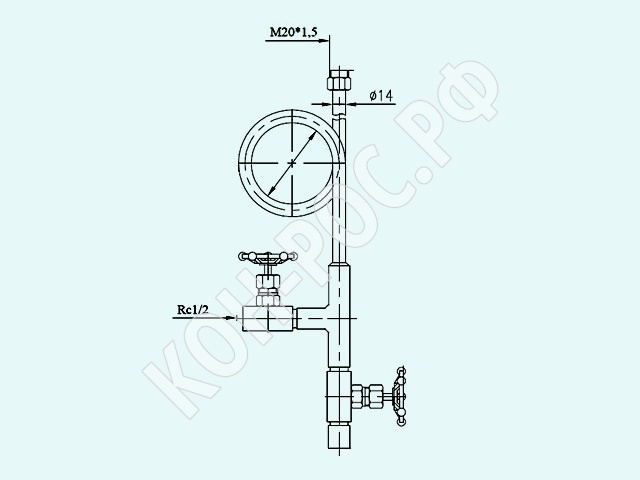

Манометрическая сборка 160-450П ст.09г2с комплектуется отключающим и продувочным клапанами.
Исполнение – прямое с боковым отводом
Среда – неагрессивная (вода, нефтепродукты)
Условное давление – 16мПа (160кгс/см2).
Температура рабочей среды: до 450 гр.С
Комплектность:
Трубка прямая петлевая с гайкой для установки манометра с резьбой М20*1,5
Тройник резьбовой сварной
Задвижка клиновая ЗКС-15-160 ст.09г2с - 2шт - запорная и продувочная (дренажная)
Штуцер приварной
Сборки изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
Манометрическая сборка 160-450П ст.09г2с комплектуется отключающим и продувочным клапанами.
Исполнение – прямое с боковым отводом
Среда – неагрессивная (вода, нефтепродукты)
Условное давление – 16мПа (160кгс/см2).
Температура рабочей среды: до 450 гр.С
Комплектность:
Трубка прямая петлевая с гайкой для установки манометра с резьбой М20*1,5
Тройник резьбовой сварной
Задвижка клиновая ЗКС-15-160 ст.09г2с - 2шт - запорная и продувочная (дренажная)
Штуцер приварной
Сборки изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
