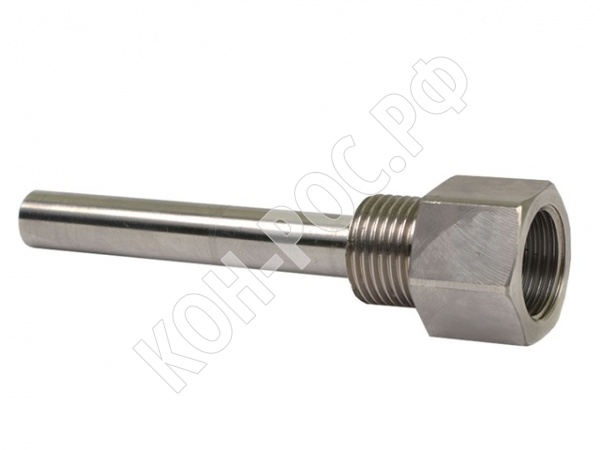

Гильзы защитные предназначены для установки термопреобразователей на объектах и обеспечивают их защиту от воздействия давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы.
1 500 руб.
c НДС
Резьба
G1/2-G1/2
Длина, L- мм
400
Давление, мПа (кгс/см 2)
16
Благодаря защитным гильзам установить или заменить температурный датчик можно прямо на работающем трубопроводе или другом объекте – герметизация не нарушается.

Обеспечивается защита оборудования: температурные датчики, термометры сопротивления, термопары, комплекты термометров сопротивления. Защитные функции направлены преимущественно на предотвращение разрушающих воздействий рабочей среды при ее скоростном напоре. Рабочая среда – жидкости, газы (в т.ч. химически агрессивные). Технологическая система не подвергается разгерметизации в ходе монтажных работ.

Пример условного обозначения:
Гильза защитная сварная ГЗС-16-М20х1,5-М20х1,5-10-80;
ГЗС - гильза защитная свараная;
ГЗЦ - гильза защитная цельноточеная;
ГЗФЦ - гильза защитная фланцевая цельноточеная;
ГЗФС - гильза защитная фланцевая сварная;
16 - номинальное (условное) давление в МПа;
М20х1,5 - резьба присоединительная (внутренняя);
М20х1,5 - резьба присоединительная (наружная);
10 - наружный диаметр термопреобразователя;
80 - длина погружаемой части.

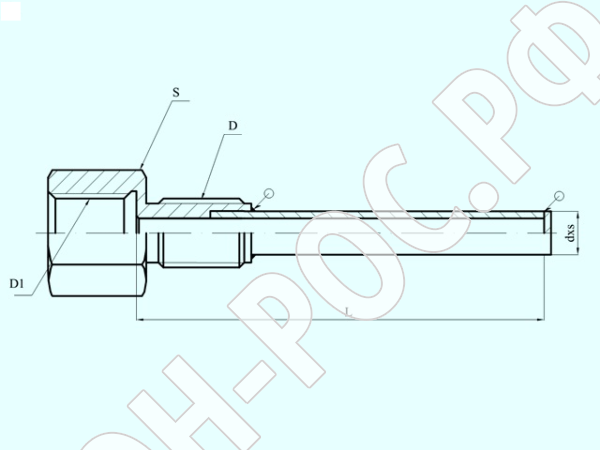

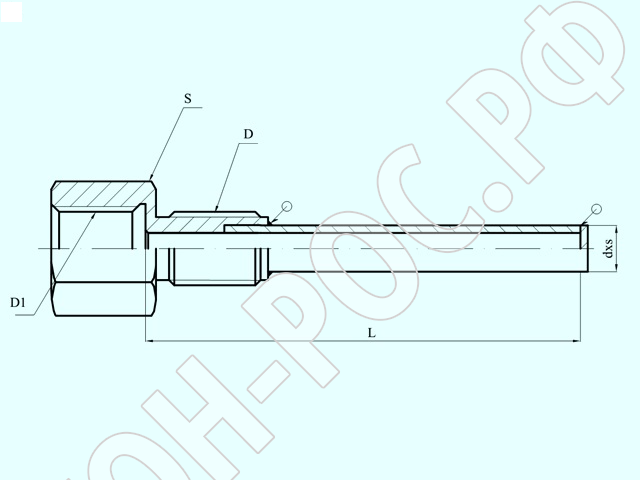

При использовании гильзы монтажная длина L должна соответствовать длине термоэлектрического преобразователя или термометра сопротивления.

Гильзы изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
