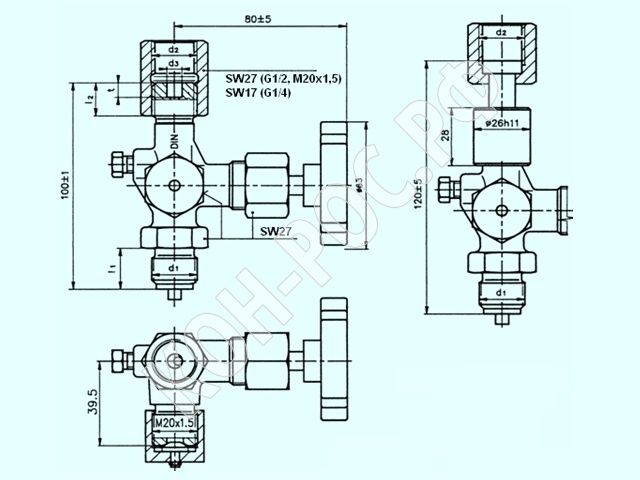

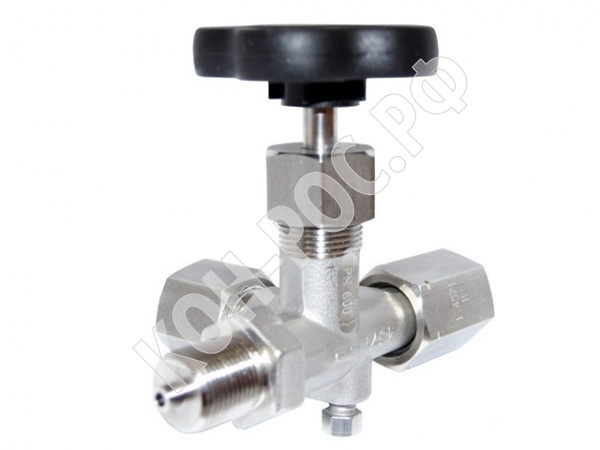

Игольчатый запорный клапан со штуцером под контрольный манометр КЗИМ - предназначен для присоединения рабочего и контрольного манометров к магистрали с рабочей средой, сброса давления при снятии манометра, а также слива конденсата из зоны манометр-клапан.
Обозначение |
Клапан КЗИМ-25л |
Клапан КЗИМ-40с |
Клапан КЗИМ-60н |
Материал корпуса |
латунь |
сталь |
сталь |
Уплотнение |
PTFE |
графит |
графит |
Предельное давление, мПа (кгс/см2) |
25 (250) |
40 (400) |
60 (600) |
Диапазон температур, °С |
-20..+160 |
-20..+160 |
-40..+200* |
Резьба под магистраль / |
наруж G1/4" / внутр G1/4" наруж G1/2" / внутр G1/2" наруж М20х1,5 / внутр М20х1,5 наруж 1/2NPT / внутр 1/2NPT |
||
Штуцер под прибор |
форма А - стяжная муфта по DIN16283
форма В - ниппельное соединение с накидной гайкой по DIN 16284 |
||
Резьба под контрольный |
наруж М20х1,5 с заглушкой |
