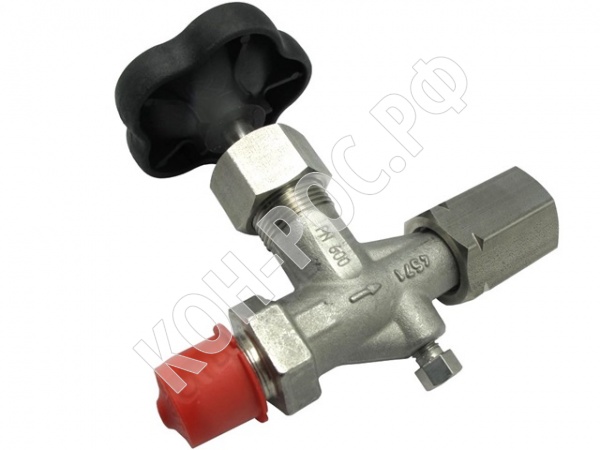

Клапан запорный игольчатый со сливом КЗИС предназначен для присоединения прибора (датчика, манометра) к магистрали с рабочей средой, продувки импульсных линий, сброса давления при демонтаже манометра, а также безопасного выпуска среды из зоны манометр-клапан.
|
Обозначение |
Клапан КЗИС-25л |
Клапан КЗИС-40с |
Клапан КЗИС-60н |
|
Материал корпуса |
латунь |
сталь |
сталь |
|
Уплотнение |
PTFE |
графит |
графит |
|
Предельное давление, мПа (кгс/см2) |
25 (250) |
40 (400) |
60 (600) |
|
Диапазон температур, °С |
-20..+160 |
-20..+160 |
-40..+200* |
|
Резьба под магистраль / |
наруж G1/2" / внутр G1/2" наруж М20х1,5 / внутр М20х1,5 наруж 1/2NPT / внутр 1/2NPT |
||
|
Штуцер под прибор |
форма А - стяжная муфта по DIN16283 форма В - ниппельное соединение с накидной гайкой по DIN 16284 |
||
