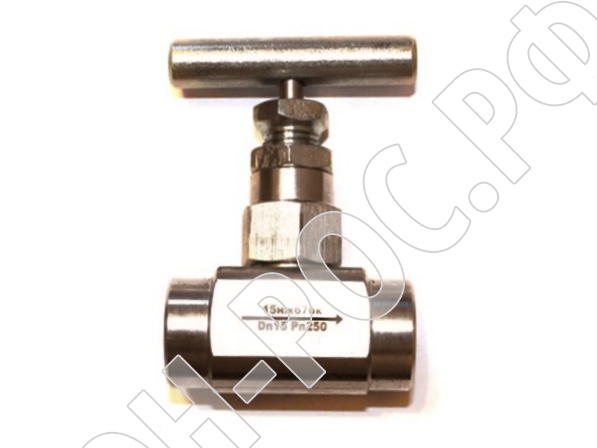

Предлагаем изготовление игольчатых клапанов 15с67бк, 15лс67бк, 15нж67бк по выгодным ценам.
Различные варианты резьб. Быстрой срок изготовления.
Цена: по запросу
Материал
нержавеющая сталь
Давление, кг/см2
160
Резьба
М20*1,5, G1/2, R1/2, 1/2NPT

Игольчатые клапаны (вентиль) 15с67бк, 15лс67бк, 15нж67бк применяются для плавной регулировки потока рабочей среды.

Изготавливаются согласно ТУ 28.14.13-001-65431426-2020.



Технические характеристики:

Клапан игольчатый

15с67бк

15лс67бк

15нж67бк

Наименование параметра

Показатель

Проход условный DN, мм

6,10,15,20,25

Давление номинальное PN, кгс/см2

160, 250, 400

Рабочая среда

Нейтральные жидкости и газы, вода, пар, неагрессивные к материалам продукты

Агрессивные и не агрессивные ,вода, пар, кислоты, щелочные, соляные смеси не влияющие на детали клапана

Рабочая температура, ºС

от -40 до +40

от -60 до +425

Температура окружающей среды, ºС

от -40 до +40

от -60 до +40

Пропуск среды в затворе по ГОСТ 9544-93, см3/мин

по классу А

Климатическое исполнение

У1

ХЛ1

УХЛ

Климатическое исполнение

0,65

0,95 | 1,53

Антикоррозийная обработка

Гальваника



Гарантийный срок эксплуатации (гарантийная наработка)

12 месяцев со дня ввода в эксплуатацию или 800 циклов за 12000 часов



Пример условного обозначения



15с67бкМ ц-м М20х1,5-М20х1,5 Dn15 Pn160 t200



1.    15 - клапан запорный игольчатый

2.    Марка материала:
с - углеродистая сталь (ст.20 и т.д.)
лс – легированная сталь (ст.09Г2С и т.д.)



нж - нержавеющая сталь (12Х18Н10Т, 08Х18Н10Т, 08Х18Н10 и т.д)
нжм - сталь с содержанием молибдена (ЗОХМА, 40ХНМА и 38ХМЮА и т.д.

3.    54(67,68) -номер модели

4.    бк(нж) - конструктивное исполнение

5.    вид клапана:
М -с муфтой для стравливания давления
Д -с дренажным болтом
У -угловой

6.    присоединение:
ц-ц -вход цапковое, выход цапковое
ц-м -вход цапковое, выход муфтовое
м-ц -вход муфтовое, выход цапковое
м-м -вход муфтовое, выход муфтовое
п-п -вход под приварку, выход под приварку
ШН -с шаровым ниппелем
ТН -с торцевым ниппелем
ЗУК -с зажимными и упорными кольцами

7.    резьба на входе/выходе соответственно или диаметр подсоединяемого трубопровода
Примечание: при совпадении присоединительных параметров значение не дублируется

8.    Dn -условный проход

9.    Pn -условное давление

10. t -максимальная температура рабочей среды



Достоинством наших клапанов является:

1. Изготавливаются согласно ТУ 28.14.13-001-65431426-2020.

2. Различное материальное исполнение: 12Х18Н10Т, ст.10Х17Н13М3Т, 13ХФА и другие.

3. Диапазон рабочих температур от -70 до +570°С (зависит от выбранного материала).

4. Рабочее давление среды: 16МПа, 25МПа, 40МПа.

5. Долговечность и прочность:

- нержавеющий кран может прослужить более 15лет;

- кран уз углеродистой стали - 10-12 лет.

6. При разработке и испытаниях клапан проходит более 2000 циклов открытия/закрытия под давлением.

7. Плавное регулирование потока (защищает прибор от гидравлического удара).

8. Легкость конструкции обеспечивает установку клапана на трубопроводах различной конфигурации без применения дополнительных опорных конструкций.

9. Конструкция позволяет в процессе эксплуатации производить подтяжку уплотнения.

10. Новая конструктивная особенность - шток изготовлен из нержавеющей стали, имеет плавающий наконечник, что позволяет исключить возникновение задиров седла и наконечника, обеспечивает высокую герметичность при полном перекрытии и долговечность составных частей клапана.

11. Возможность монтажа клапана в любом положении. Компактность позволяет устанавливать его в ограниченном пространстве или труднодоступных местах.

12. Устойчивость к агрессивным средам, возможность работы в вязкой и неоднородной среде (в зависимости от материального исполнения).

13. Клапан производиться на станках с ЧПУ, что гарантирует точность элементов клапана, значительно сокращает сроки производства и обеспечивает эстетический вид изделия.

14. Ремонтопригодность клапана.
