Предлагаем изготовление игольчатых клапанов 15с67бк, 15лс67бк, 15нж67бк по выгодным ценам.
Различные варианты резьб. Быстрой срок изготовления.

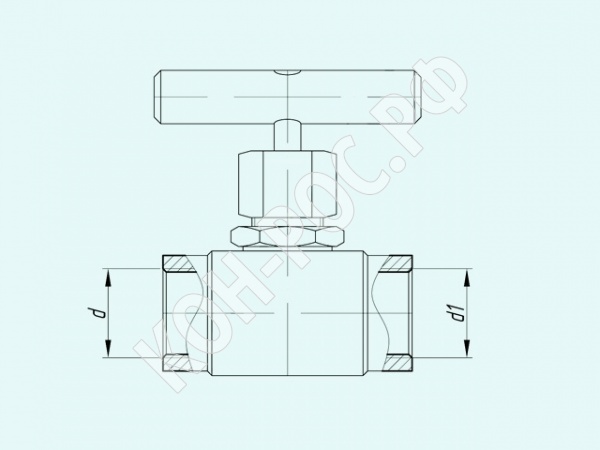

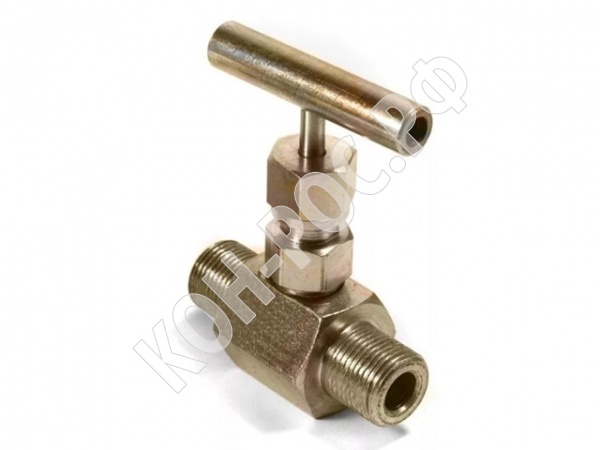

Игольчатые клапаны (вентиль) 15с67бк, 15лс67бк, 15нж67бк применяются для плавной регулировки потока рабочей среды.
Изготавливаются согласно ТУ 28.14.13-001-65431426-2020.
Технические характеристики:
|
Клапан игольчатый |
15с67бк |
15лс67бк |
15нж67бк |
|
|
Наименование параметра |
Показатель |
|||
|
Проход условный DN, мм |
6,10,15,20,25 |
|||
|
Давление номинальное PN, кгс/см2 |
160, 250, 400 |
|||
|
Рабочая среда |
Нейтральные жидкости и газы, вода, пар, неагрессивные к материалам продукты |
Агрессивные и не агрессивные ,вода, пар, кислоты, щелочные, соляные смеси не влияющие на детали клапана |
||
|
Рабочая температура, ºС |
от -40 до +40 |
от -60 до +425 |
||
|
Температура окружающей среды, ºС |
от -40 до +40 |
от -60 до +40 |
||
|
Пропуск среды в затворе по ГОСТ 9544-93, см3/мин |
по классу А |
|||
|
Климатическое исполнение |
У1 |
ХЛ1 |
УХЛ |
|
|
Климатическое исполнение |
0,65 |
0,95 | 1,53 |
||
|
Антикоррозийная обработка |
Гальваника |
|
||
|
Гарантийный срок эксплуатации (гарантийная наработка) |
12 месяцев со дня ввода в эксплуатацию или 800 циклов за 12000 часов |
|||
Пример условного обозначения
15с67бкМ ц-м М20х1,5-М20х1,5 Dn15 Pn160 t200
1. 15 - клапан запорный игольчатый
2. Марка материала:
с - углеродистая сталь (ст.20 и т.д.)
лс – легированная сталь (ст.09Г2С и т.д.)
нж - нержавеющая сталь (12Х18Н10Т, 08Х18Н10Т, 08Х18Н10 и т.д)
нжм - сталь с содержанием молибдена (ЗОХМА, 40ХНМА и 38ХМЮА и т.д.
3. 54(67,68) -номер модели
4. бк(нж) - конструктивное исполнение
5. вид клапана:
М -с муфтой для стравливания давления
Д -с дренажным болтом
У -угловой
6. присоединение:
ц-ц -вход цапковое, выход цапковое
ц-м -вход цапковое, выход муфтовое
м-ц -вход муфтовое, выход цапковое
м-м -вход муфтовое, выход муфтовое
п-п -вход под приварку, выход под приварку
ШН -с шаровым ниппелем
ТН -с торцевым ниппелем
ЗУК -с зажимными и упорными кольцами
7. резьба на входе/выходе соответственно или диаметр подсоединяемого трубопровода
Примечание: при совпадении присоединительных параметров значение не дублируется
8. Dn -условный проход
9. Pn -условное давление
10. t -максимальная температура рабочей среды
Достоинством наших клапанов является:
1. Изготавливаются согласно ТУ 28.14.13-001-65431426-2020.
2. Различное материальное исполнение: 12Х18Н10Т, ст.10Х17Н13М3Т, 13ХФА и другие.
3. Диапазон рабочих температур от -70 до +570°С (зависит от выбранного материала).
4. Рабочее давление среды: 16МПа, 25МПа, 40МПа.
5. Долговечность и прочность:
- нержавеющий кран может прослужить более 15лет;
- кран уз углеродистой стали - 10-12 лет.
6. При разработке и испытаниях клапан проходит более 2000 циклов открытия/закрытия под давлением.
7. Плавное регулирование потока (защищает прибор от гидравлического удара).
8. Легкость конструкции обеспечивает установку клапана на трубопроводах различной конфигурации без применения дополнительных опорных конструкций.
9. Конструкция позволяет в процессе эксплуатации производить подтяжку уплотнения.
10. Новая конструктивная особенность - шток изготовлен из нержавеющей стали, имеет плавающий наконечник, что позволяет исключить возникновение задиров седла и наконечника, обеспечивает высокую герметичность при полном перекрытии и долговечность составных частей клапана.
11. Возможность монтажа клапана в любом положении. Компактность позволяет устанавливать его в ограниченном пространстве или труднодоступных местах.
12. Устойчивость к агрессивным средам, возможность работы в вязкой и неоднородной среде (в зависимости от материального исполнения).
13. Клапан производиться на станках с ЧПУ, что гарантирует точность элементов клапана, значительно сокращает сроки производства и обеспечивает эстетический вид изделия.
14. Ремонтопригодность клапана.
