Закладные конструкции по геометрии СТО51246464-04-2013 предназначены для монтажа первичных преобразователей температуры на технологическом, санитарно-техническом и другом оборудовании и коммуникациях.

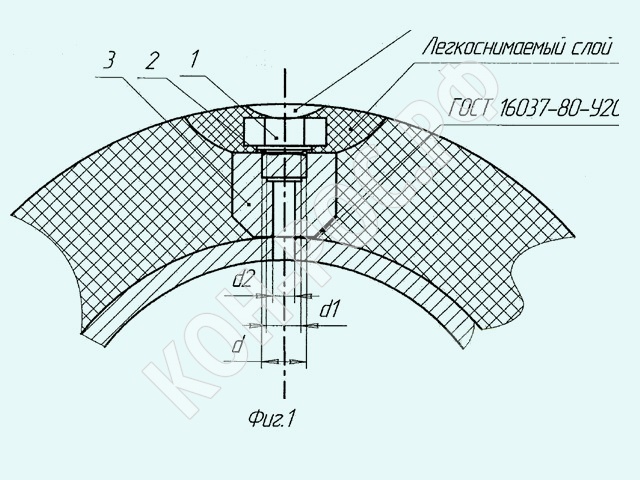

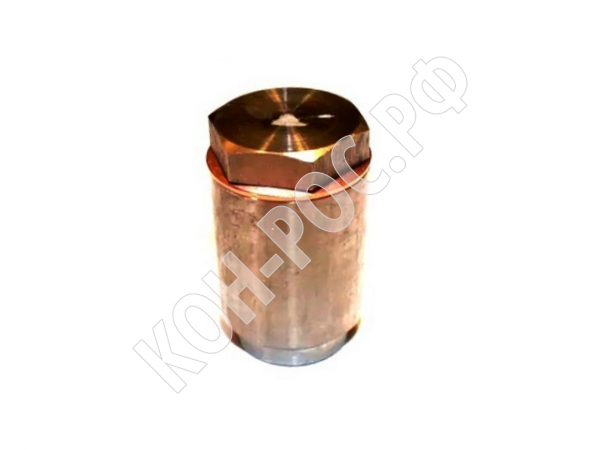

Закладные конструкции ЗК51246464-04-3-2013 представляют собой бобышку в комплекте с пробкой и прокладкой. Тип соединения 4 (МА). Установка на трубопроводе или стенке оборудования.
Структура условного обозначения установки закладной конструкции:
ХХХХХХ ЗК51246464-004-3-2013, где ХХХХХХ — условное обозначение бобышки, принятое изготовителем.
Варианты исполнения:
|
Обозначение бобышки |
Длина бобышки, мм |
Материал исполнения деталей |
|
БП04-М20*1,5 |
25 |
сталь 20 сталь 09г2с сталь 08х18н10 |
|
БП04-М27*2 |
||
|
БП04-М33*2 |
||
|
БП04-М39*2 |
Отборные устройства давления изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
