Закладные конструкции на технологическом оборудовании, коммуникациях – трубопроводах, газоходах, воздуховодах служат для установки термодатчиков, приборов для измерения давления, уровня, качества вещества, запорной арматуры, присоединения импульсных линий.
1 500 руб.
c НДС
Резьба
М27*2
Материал
сталь 20
Длина, L- мм
140

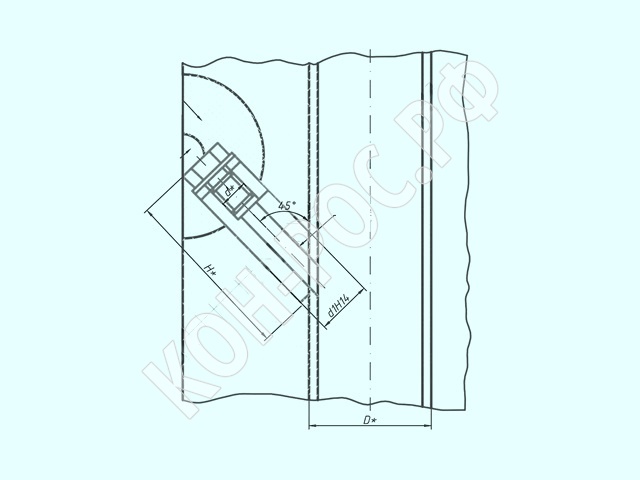

Закладная конструкция по ЗК4-5-87 предназначена для установки термопреобразователей с длинным капилляром на трубопроводе диаметром 45 -76 мм.

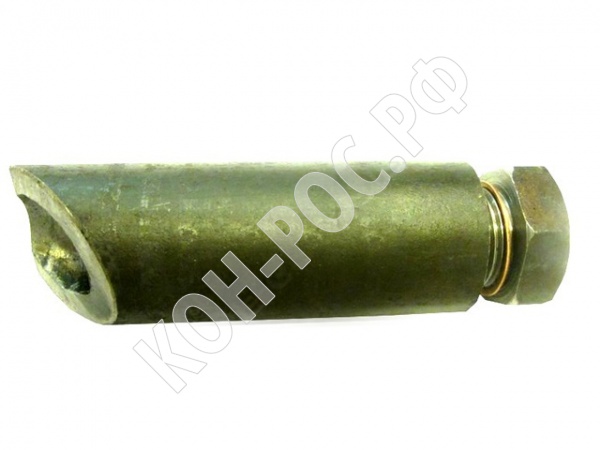

Представляет собой скошенную бобышку для установки на вертикальном трубопроводе.
Пример обозначения закладной конструкции с резьбой М20х1,5 для установки на трубопроводе диаметром 45 мм из стали 20:
Расширитель ЗК4-5-85 установка 2.
Закладные конструкции изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
Изделия могут быть изготовлены из ст.20, ст.12х18н10т (нержавеющая сталь), ст.09г2с (морозостойкая сталь).
Представляет собой скошенную бобышку для установки на вертикальном трубопроводе.
Пример обозначения закладной конструкции с резьбой М20х1,5 для установки на трубопроводе диаметром 45 мм из стали 20:
Расширитель ЗК4-5-85 установка 2.
Закладные конструкции изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
Изделия могут быть изготовлены из ст.20, ст.12х18н10т (нержавеющая сталь), ст.09г2с (морозостойкая сталь).
