Закладные конструкции на технологическом оборудовании, коммуникациях – трубопроводах, газоходах, воздуховодах служат для установки термодатчиков, приборов для измерения давления, уровня, качества вещества, запорной арматуры, присоединения импульсных линий.
1 536 руб.
c НДС
Резьба
М18*2
Материал
сталь 20

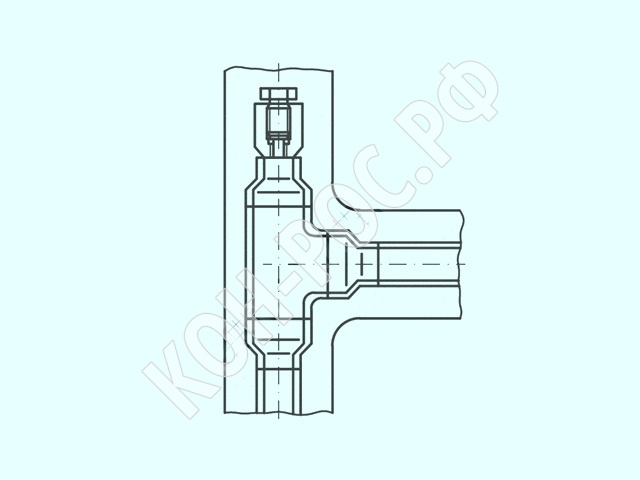

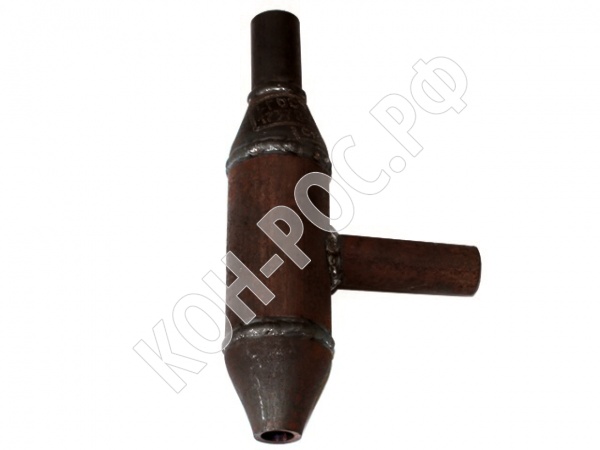

Закладные конструкции ЗК4-1-8-95, ЗК4-1-9-95 предназначены для установки термопреобразователей и термометров на трубопроводе.  Представляют собой угловые расширители.

Расширители изготавливаются в двух вариантах:
Исполнение 1.
Комплектность:
- тройник
- переход под бобышку
- переход под трубопровод (при Дн менее 57мм)
- бобышка
- прокладка
- пробка

Исполнение 2 упрощенный расширитель – более экономичный вариант.
Комплектность:
- тройник, либо труба
- переход под трубопровод (при Дн менее 57мм)
- бобышка

Пример условного обозначения прямого расширителя с условным исполнением деталей «0», типом присоединения «1» исполнением присоединения «07» из стали 20 на условное давление 10мПа при установке на трубопроводе с наружным диаметром 32мм:
Закладная конструкция ЗК4-1-8-95 уст. 01-07-20-10-1 Дн32

Закладные конструкции изготавливаются согласно ТУ 25.99.29-001-65431426-2018.

Изделия могут быть изготовлены из ст.20, ст.12х18н10т (нержавеющая сталь), ст.09г2с (морозостойкая сталь).
