Закладные конструкции (расширители) на технологическом оборудовании, коммуникациях – трубопроводах, газоходах, воздуховодах служат для установки термодатчиков, приборов для измерения давления, уровня, качества вещества, запорной арматуры, присоединения импульсных линий.
Цена: по запросу
Материал
ст.20
Диаметр, мм
20
Обозначение по тех. характеристикам
рис.1
Давление, мПа (кгс/см 2)
20 (200)

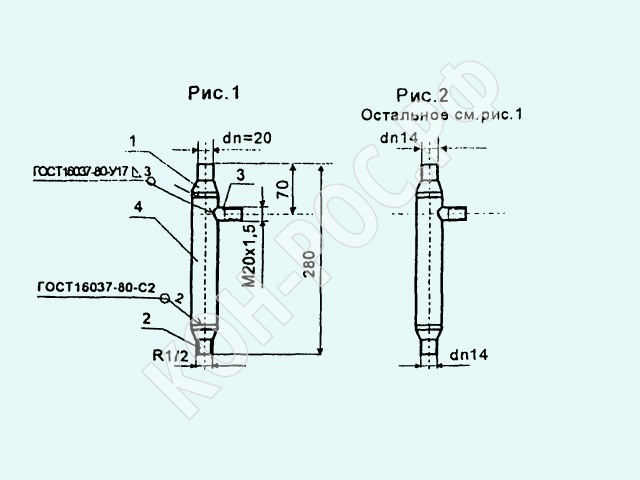

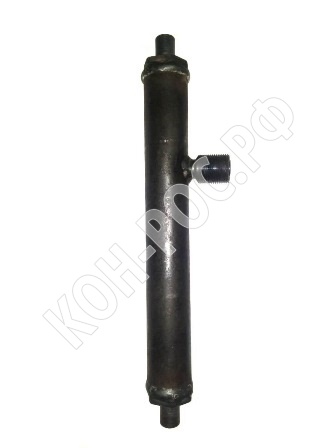

Расширители Р по геометрии чертежа ТК4-7-1-96 предназначены для установки термопреобразователей и термометров на трубопроводе.
Расширители изготавливаются диаметром присоединения 20мм и 14мм.
С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
Закладные конструкции изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
Расширители изготавливаются диаметром присоединения 20мм и 14мм.
|
Условное обозначение |
Рис. |
Поз.1 |
Поз.3 |
Поз.3 Патрубок |
Поз.4 Труба |
|
Штуцер |
|||||
|
Количество |
|||||
|
1 |
1 |
1 |
1 |
||
|
Условное наименование |
|||||
|
Расширитель Р-1 |
1 |
1/1 |
1/2 |
1/3 |
1/4 |
|
Расширитель Р-2 |
1 |
2/1 |
2/2 |
2/3 |
2/4 |
|
Расширитель Р-3 |
2 |
3/1 |
3/2 |
3/3 |
3/4 |
|
Расширитель Р-4 |
2 |
4/1 |
4/2 |
4/3 |
4/4 |
С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
Закладные конструкции изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
