Закладные конструкции на технологическом оборудовании, коммуникациях –трубопроводах, газоходах, воздуховодах служат для установки термодатчиков, приборов для измерения давления, уровня, качества вещества, запорной арматуры, присоединения импульсных линий.
Цена: по запросу
Материал
сталь 20
Резьба
М20*1,5
Закладные конструкции ЗК4-1-10-95, ЗК4-1-11-95 предназначены для установки термопреобразователей на воздуховоде.

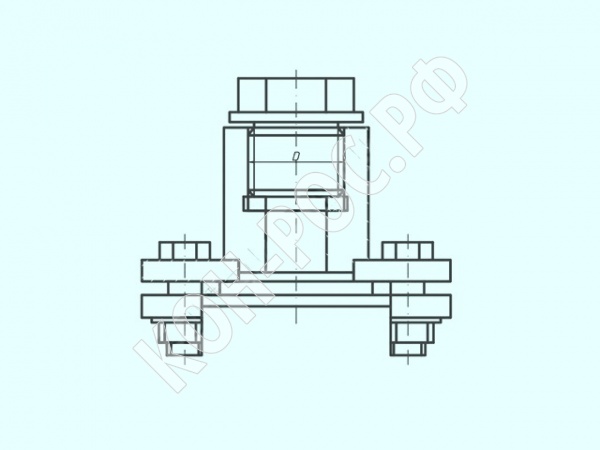

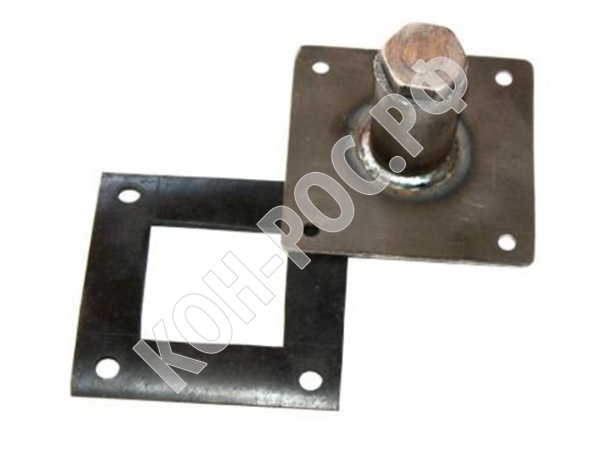

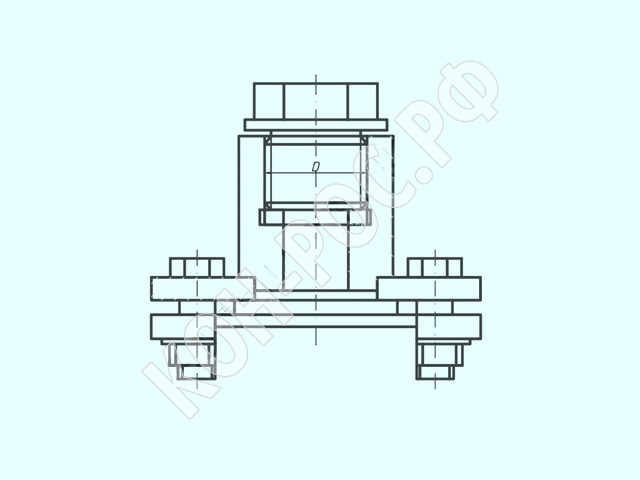

Представляют собой бобышку с фланцем, используются на воздуховодах круглого или квадратного сечения для установки в них приборов измерения температуры и давления.

Пример условного обозначения фланца с бобышкой с условным исполнением деталей «0», типом присоединения «2» исполнением присоединения «20» из стали 20 на условное давление 10 МПа с диаметром оправы до 10 мм при установке на воздуховоде:
Установка 02-20-20-10-1 ЗК4-1-11-95. В 10 – ЗК4-1-10- 95

Закладные конструкции изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
