Устройства по ОСТу изготавливаются по геометрии нормативной документации и предназначены для установки проборов измерения давления, а также отбора давления.
Цена: по запросу
Запорная арматура
одна задвижка
Давление, мПа (кгс/см 2)
4 (40) и 16 (160)

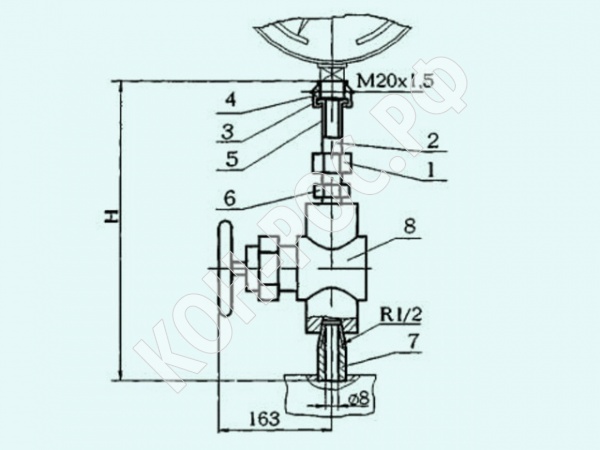

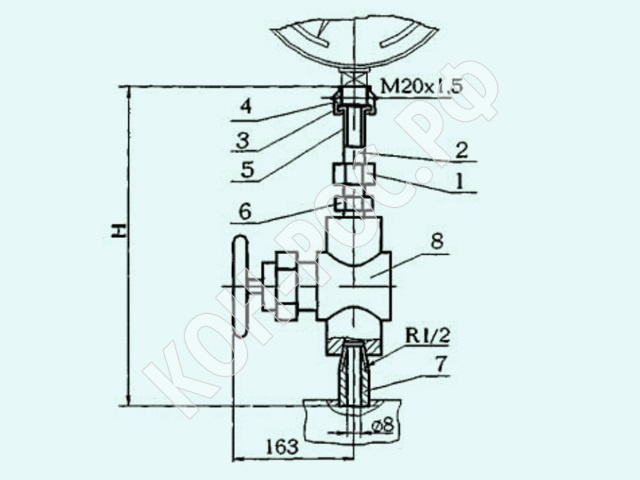

Изделия по геометрии ОСТ 26.260.477-2001 представляют собой устройства для установки приборов измерения давления на Ру 4,0 и 16,0 МПа (с одной задвижкой).
Применяются на трубопроводах и аппаратах, применяемых в химической, нефтехимической, газовой и других смежных отраслях промышленности на условное давление 4,0 и 16,0 МПа, температуру от минус 60 до 450 °C.
Устройства с одной задвижкой предназначены для измерения давления следующих сред:
- газ горючий природный по ОСТ 51.40;
- другие газы, не содержащие пластовую воду, механические примеси, парафины и другие конденсирующиеся и кристаллизирующиеся вещества;
- жидкости, не замерзающие в диапазоне температур окружающего воздуха, не содержащие механических примесей и других веществ, выпадающих в осадок, не содержащие парафины и другие кристаллизирующиеся вещества, не вязкие жидкости.
Пример условного обозначения устройства измерения давления исполнения 2, материального исполнения 7, на Ру 16,0 МПа:
Устройство измерения давления 2-7-16,0 ОСТ 26.260.477-2001.
С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
Применяются на трубопроводах и аппаратах, применяемых в химической, нефтехимической, газовой и других смежных отраслях промышленности на условное давление 4,0 и 16,0 МПа, температуру от минус 60 до 450 °C.
Устройства с одной задвижкой предназначены для измерения давления следующих сред:
- газ горючий природный по ОСТ 51.40;
- другие газы, не содержащие пластовую воду, механические примеси, парафины и другие конденсирующиеся и кристаллизирующиеся вещества;
- жидкости, не замерзающие в диапазоне температур окружающего воздуха, не содержащие механических примесей и других веществ, выпадающих в осадок, не содержащие парафины и другие кристаллизирующиеся вещества, не вязкие жидкости.
Пример условного обозначения устройства измерения давления исполнения 2, материального исполнения 7, на Ру 16,0 МПа:
Устройство измерения давления 2-7-16,0 ОСТ 26.260.477-2001.
С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
