Устройства по ОСТу изготавливаются по геометрии нормативной документации и предназначены для установки проборов измерения давления, а также отбора давления.
Цена: по запросу
Запорная арматура
два вентиля
Давление, мПа (кгс/см 2)
4 (40) и 16 (160)

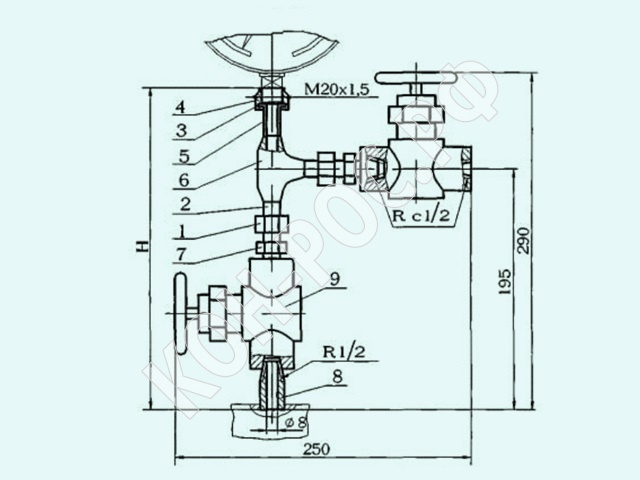

Изделия по геометрии ОСТ 26.260.466-2000 представляют собой устройства для установки приборов измерения давления на Ру 4,0 и 16,0 МПа (с двумя вентилями).
Применяются на трубопроводах и аппаратах в химической, нефтехимической, газовой и других смежных отраслях промышленности на условное давление 4,0 и 16,0 МПа, температуру от минус 40 до 250 °С, для неагрессивной среды со скоростью коррозии до 0,1 мм/год, в том числе: природный газ с содержанием углекислоты до 1 % объемных, сероводорода не более 20 мг/нм3, нефтегазовая смесь, углеводородный конденсат, конденсационная вода, метанол, мехпримеси.
Пример условного обозначения устройства измерения давления исполнения 2, материального исполнения 2, на Ру 16,0 МПа:
Устройство 2-2-16,0 ОСТ 26.260.466-2000.
С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
Применяются на трубопроводах и аппаратах в химической, нефтехимической, газовой и других смежных отраслях промышленности на условное давление 4,0 и 16,0 МПа, температуру от минус 40 до 250 °С, для неагрессивной среды со скоростью коррозии до 0,1 мм/год, в том числе: природный газ с содержанием углекислоты до 1 % объемных, сероводорода не более 20 мг/нм3, нефтегазовая смесь, углеводородный конденсат, конденсационная вода, метанол, мехпримеси.
Пример условного обозначения устройства измерения давления исполнения 2, материального исполнения 2, на Ру 16,0 МПа:
Устройство 2-2-16,0 ОСТ 26.260.466-2000.
С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
