Устройства по ОСТу изготавливаются по геометрии нормативной документации и предназначены для установки проборов измерения давления, а также отбора давления.
Цена: по запросу
Запорная арматура
кран трехходовой
Давление, мПа (кгс/см 2)
1,6 (16)

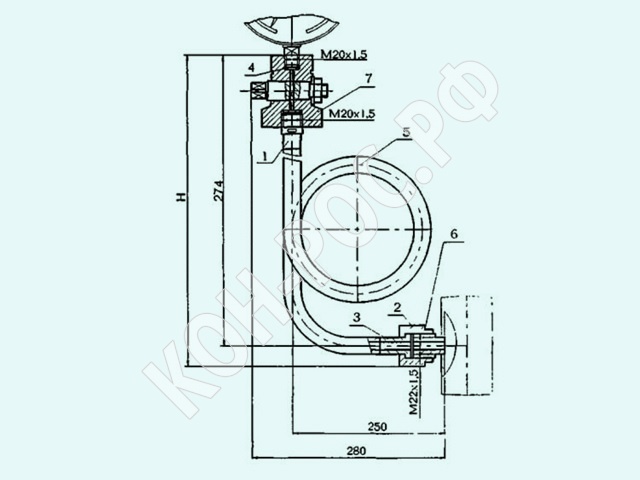

Изделия по геометрии ОСТ 26.260.465-2000 представляют собой устройства для установки приборов измерения давления на Ру 1,6 МПа (с краном трехходовым).
Применяются в химической, нефтехимической, газовой и других смежных отраслях промышленности на условное давление Ру 1,6 МПа (16 кгс/см2), температуру от минус 30 до 300 °С для неагрессивной среды со скоростью коррозии до 0,1 мм/год (для углеродистой стали), в том числе: природный газ с содержанием углекислоты до 1 % объемных, сероводорода не более 20 мг/нм3, нефтегазовая смесь, углеводородный конденсат, конденсированная вода, метанол, мехпримеси.
Пример условного обозначения устройства измерения давления исполнения 2, материального исполнения 1, на Ру 1,6 МПа:
Устройство измерения давления 2-1-1,6 ОСТ 26.260.465-2000.
С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
Применяются в химической, нефтехимической, газовой и других смежных отраслях промышленности на условное давление Ру 1,6 МПа (16 кгс/см2), температуру от минус 30 до 300 °С для неагрессивной среды со скоростью коррозии до 0,1 мм/год (для углеродистой стали), в том числе: природный газ с содержанием углекислоты до 1 % объемных, сероводорода не более 20 мг/нм3, нефтегазовая смесь, углеводородный конденсат, конденсированная вода, метанол, мехпримеси.
Пример условного обозначения устройства измерения давления исполнения 2, материального исполнения 1, на Ру 1,6 МПа:
Устройство измерения давления 2-1-1,6 ОСТ 26.260.465-2000.
С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
