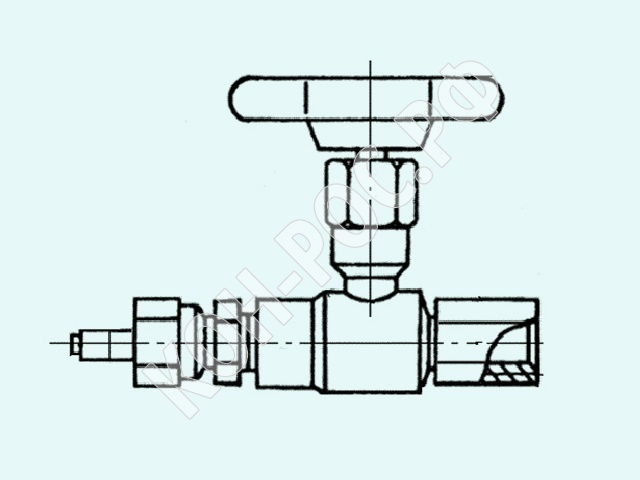

Расшифровка обозначения типа отборного устройства:
16 - условное давление, 200 - температура рабочей среды;
вид отборного устройства: П - прямое, У - угловое;
соединение на входе клапана:
Р - резьба внетренняя,
Н - соединение с торцевым уплотнением типа НСВ,
З - соединение с зажимным и упорным кольцами;
элемент присоединения к технологическому трубопроводу:
Ш - штуцер приварной, Т - труба в составе отборного устройства;
элемент присоединения на выходе клапана:
Н - соединение с торцевым уплотнением типа НСВ,
М - муфта переходная с правой и левой резьбами,
Ш - штуцер приварной,
Р - резьба внутренняя,
З - соединение с зажимным и упорным кольцами.
|
Тип |
Вид |
Соединение на входе клапана |
Элемент присоединения на выходе клапана |
Элемент присоединения к технологич. трубопроводу |
|
16-200 У-НТМ |
Угловой |
Соединение ниппельной с торцевым уплотнением НСВ
|
Муфта переходная с правой и левой резьбами |
Труба О 14 мм |
|
16-200 П-НТМ |
Прямой |
|||
|
16-200 П-НТШ |
Штуце приварной |
|||
|
16-200 У-НТШ |
Угловой |
|||
|
16-200 У-ЗТР |
Соединение с зажимными и упорными кольцами
|
Резьба внутренняя М20х1,5
|
||
|
16-200 П-ЗТР |
Прямой |
|||
|
16-200 П-ЗТМ |
Муфта переходная с правой и левой резьбами
|
|||
|
16-200 У-ЗТМ |
Угловой |
|||
|
16-200 П-РШНТН (для нефтепродуктов) |
Прямой |
Резьба внутренняя М20х1,5 |
Соединение НСВ - труба О 14 мм - соединение НСН |
Штуцер приварной |
|
16-200 У-РШНТН (для нефтепродуктов) |
угловой |
Резьба внутренняя М20х1,5 |
Соединение НСВ - труба О 14 мм- соединение НСН |
Штуцер приварной |
|
16-200 П-РШН |
Прямой |
Резьба внутренняя Rс 1/2 |
Соединение ниппельной НСВ |
Штуцер приварной |
|
16-200 П-НМ |
Соединение ниппельное НСВ |
Муфта с правой и левой резьбами |
- |
|
|
16-200 П-ЗМ |
Соединение с зажимными и упорными кольцами
|
|||
|
16-200 П-ЗР |
Резьба внутр. М20х1,5 |
|||
|
16-200 П-ЗЗ |
Соединение с зажимными и упорными кольцами |
Актуальное ТУ 25.99.29-001-65431426-2018.
