Отборные устройства предназначены для монтажа измерительного оборудования, определяющего параметры и состав рабочей среды в технологических аппаратах и трубопроводах. Используются также в газоходах, гидравлических коммуникациях и прочем технологическом оборудовании. Производство таких приспособлений осуществляется в полном соответствии с разработанными техническими условиями по тем или иным типам техпроцессов и параметрам рабочей среды.
Цена: по запросу
Материал
ст.20
Диаметр, мм
25
Обозначение по тех. характеристикам

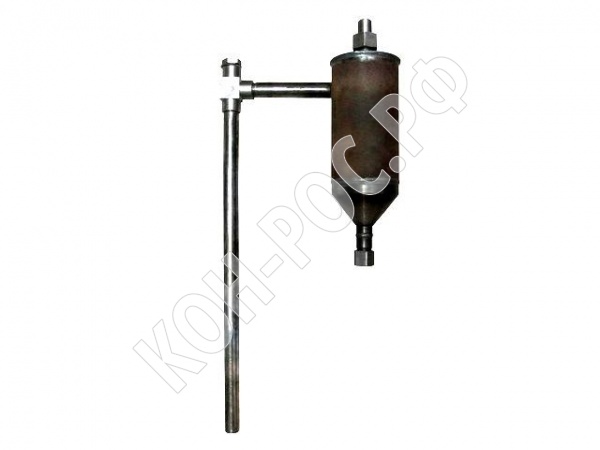

Циклон Ц-25 (вертикальный)
Отборные устройства разряжения (закладные конструкции) ЗК14-2-7-98 предназначены для установки на пылепроводе с большими колебаниями давления.
С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
Среда: неагрессивная – газы пылепровода
Диаметр: 20/25мм (в соответствии с устаовкой)
Тип: с циклоном
Материал: сталь 20
Давление: 0,02мПа

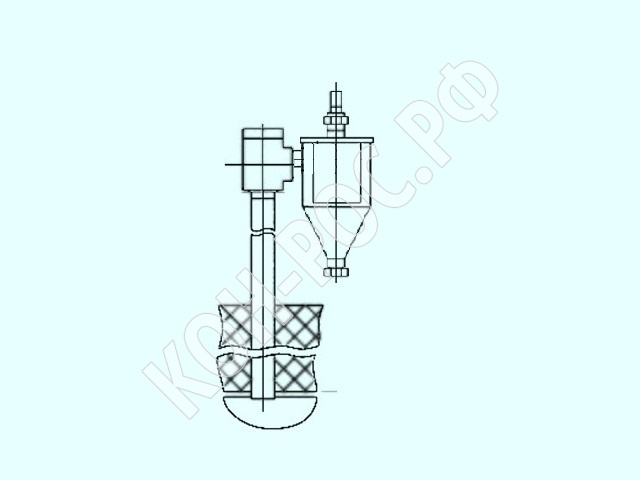

Пример условного обозначения установки отборного
устройства разрежения с Ду20. по рис.1:
Отборное устройство разрежения
ЗК14-2-7-98 Установка 1/1-20
Отборные устройства давления изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».
Среда: неагрессивная – газы пылепровода
Диаметр: 20/25мм (в соответствии с устаовкой)
Тип: с циклоном
Материал: сталь 20
Давление: 0,02мПа
Пример условного обозначения установки отборного
устройства разрежения с Ду20. по рис.1:
Отборное устройство разрежения
ЗК14-2-7-98 Установка 1/1-20
Отборные устройства давления изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
