Отборные устройства давления предназначены для монтажа измерительного оборудования, определяющего параметры и состав рабочей среды в технологических аппаратах и трубопроводах. Используются также в газоходах, гидравлических коммуникациях и прочем технологическом оборудовании.  Производство таких приспособлений осуществляется в полном соответствии с разработанными техническими условиями по тем или иным типам техпроцессов и параметрам рабочей среды.
985 руб.
c НДС
Материал
ст.20
Обозначение по тех. характеристикам
16-200-Ст20-Л-(1) М20*1,5 под теплоизоляцию
Запорная арматура
15с54бк (ОБ22.044.00.06)
Давление, мПа (кгс/см 2)
16 (160)
Отборные устройства давления (закладные конструкции) ЗК14-2-5-02 предназначены для установки на прямых участках технического трубопровода для подключения импульсной линии.
С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».

Среда: неагрессивная/агрессивная (в соответствии с установкой)
Рабочее давление Ру: от 2,5/16мПа (в соответствии с установкой)
Температура рабочей среды: 100/150/200/300С˚ (в соответствии с установкой)
Тип: линейное, либо линейное с усилением
Материал: сталь 20, сталь, 09г2с, нержавеющая сталь

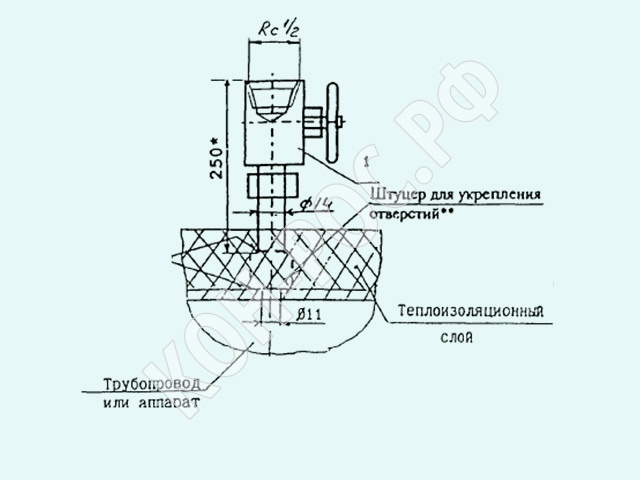

Усиление выполняется в двух вариантах, представленных на эскизе:
Исполнение 1:
- соединение СВ-14
- прокладка
- бобышка БП02

Исполнение 2 (наиболее экономичное):
-штуцер укрепления отверстий

Отборные устройства давления изготавливаются согласно ТУ 25.99.29-001-65431426-2018.

Всегда в наличии:

ЗК14-2-5-02 (16-100-Ст20-Л 15с54бк R1/2) отборное устройство давления линейное
ЗК14-2-5-02 (16-100-Ст20-Л 15с54бк М20*1,5) отборное устройство давления линейное
ЗК14-2-5-02 (16-200-Ст20-Л 15с54бк R1/2) отборное устройство давления линейное
ЗК14-2-5-02 (16-200-Ст20-Л 15с54бк М20*1,5) отборное устройство давления линейное
