Отборные устройства давления предназначены для монтажа измерительного оборудования, определяющего параметры и состав рабочей среды в технологических аппаратах и трубопроводах. Используются также в газоходах, гидравлических коммуникациях и прочем технологическом оборудовании. Производство таких приспособлений осуществляется в полном соответствии с разработанными техническими условиями по тем или иным типам техпроцессов и параметрам рабочей среды.
1 370 руб.
c НДС
Обозначение по тех. характеристикам
16-200-Ст20-МУ с усилением
Запорная арматура
15с54бк (ОБ22.044.015.08)
Давление, мПа (кгс/см 2)
16 (160)

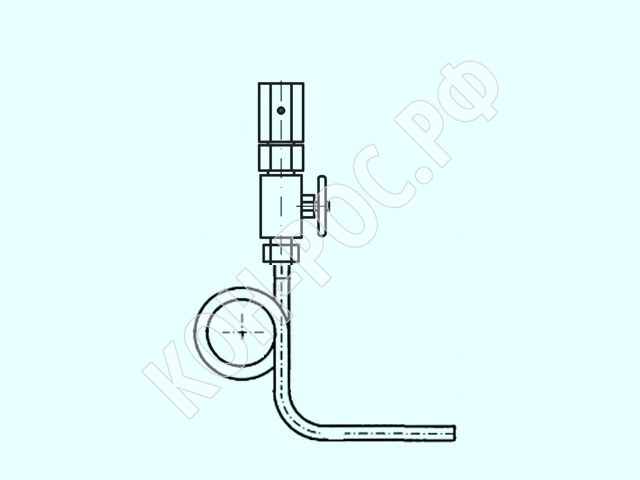

Отборные устройства давления по геометрии чертежа ЗК14-2-4-01 и ЗК14-2-4-98 предназначены для установки на горизонтальном трубопроводе или стенке аппарат.
Параметры установки 4в-у:
Среда: неагрессивная
Рабочее давление Ру: до 16мПа (160кгс/см2)
Температура рабочей среды: до 200С˚
Тип: угловое
Присоединение: под приварку С УСИЛЕНИЕМ
Материал: сталь 20
Запорная арматура: кран игольчатый 15с54бк со спускным устройством, либо спускной муфтой. Резьба под манометр М20*1,5.

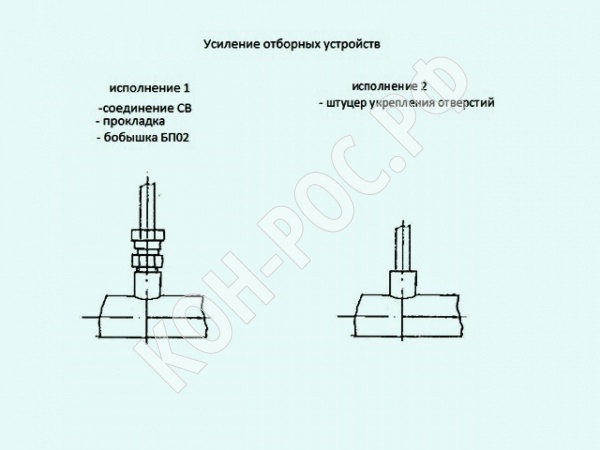

Усиление выполняется в двух вариантах, представленных на эскизе:
Исполнение 1:
- соединение СВ-14
- прокладка
- бобышка БП02
Исполнение 2 (наиболее экономичное):
-штуцер укрепления отверстий
Отборные устройства давления изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
Изделия могут быть изготовлены из ст.20, ст.09г2с (морозостойкая сталь), ст.08х18н10, ст.12х18н10т (нержавеющая сталь).
Всегда в наличии:
1,6-70-ст.20-МП отборные устройства давления прямое
1,6-70-ст.20-МУ отборные устройства давления угловое
1,6-225-ст.20-МП отборные устройства давления прямое
1,6-225-ст.20-МУ отборные устройства давления угловое
16-70-ст.20-МП отборные устройства давления прямое
16-70-ст.20-МУ отборные устройства давления угловое
16-200-ст.20-МП отборные устройства давления прямое
16-200-ст.20-МУ отборные устройства давления угловое
16-200-ст.20-Л отборные устройства давления линейное
Параметры установки 4в-у:
Среда: неагрессивная
Рабочее давление Ру: до 16мПа (160кгс/см2)
Температура рабочей среды: до 200С˚
Тип: угловое
Присоединение: под приварку С УСИЛЕНИЕМ
Материал: сталь 20
Запорная арматура: кран игольчатый 15с54бк со спускным устройством, либо спускной муфтой. Резьба под манометр М20*1,5.
Усиление выполняется в двух вариантах, представленных на эскизе:
Исполнение 1:
- соединение СВ-14
- прокладка
- бобышка БП02
Исполнение 2 (наиболее экономичное):
-штуцер укрепления отверстий
Отборные устройства давления изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
Изделия могут быть изготовлены из ст.20, ст.09г2с (морозостойкая сталь), ст.08х18н10, ст.12х18н10т (нержавеющая сталь).
Всегда в наличии:
1,6-70-ст.20-МП отборные устройства давления прямое
1,6-70-ст.20-МУ отборные устройства давления угловое
1,6-225-ст.20-МП отборные устройства давления прямое
1,6-225-ст.20-МУ отборные устройства давления угловое
16-70-ст.20-МП отборные устройства давления прямое
16-70-ст.20-МУ отборные устройства давления угловое
16-200-ст.20-МП отборные устройства давления прямое
16-200-ст.20-МУ отборные устройства давления угловое
16-200-ст.20-Л отборные устройства давления линейное
