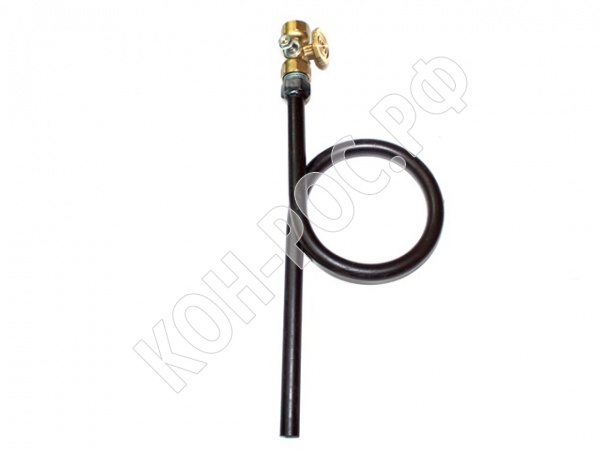

Отборные устройства давления предназначены для монтажа измерительного оборудования, определяющего параметры и состав рабочей среды в технологических аппаратах и трубопроводах. Используются также в газоходах, гидравлических коммуникациях и прочем технологическом оборудовании. Производство таких приспособлений осуществляется в полном соответствии с разработанными техническими условиями по тем или иным типам техпроцессов и параметрам рабочей среды.
720 руб.
c НДС
Обозначение по тех. характеристикам
1,6-100-Ст20-МП
Запорная арматура
11б38бк
Давление, мПа (кгс/см 2)
1,6 (16)

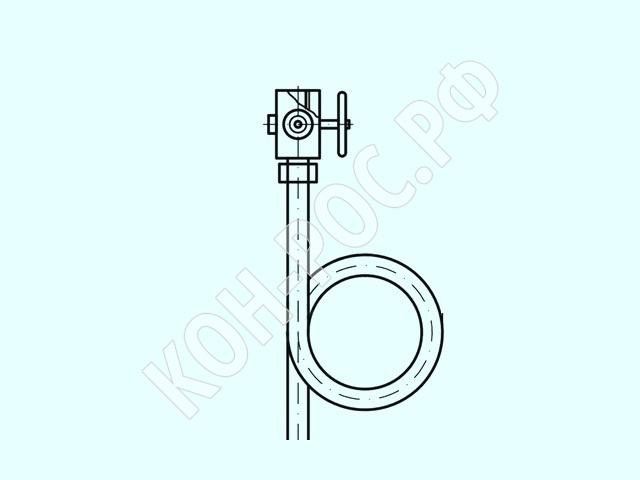

Отборные устройства давления по геометрии чертежа ЗК14-2-3-01 и ЗК14-2-3-98 предназначены для установки на горизонтальном трубопроводе или стенке аппарат.
Параметры установки 3а:
Среда: неагрессивная
Рабочее давление Ру: до 1,6мПа (16кгс/см2)
Температура рабочей среды: до 225С˚
Тип: прямое
Присоединение: под приварку
Материал: сталь 20
Запорная арматура: кран латунный 11б38бк с резьбой под манометр М20*1,5
Отборные устройства давления изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
Изделия могут быть изготовлены из ст.20, ст.09г2с (морозостойкая сталь), ст.08х18н10, ст.12х18н10т (нержавеющая сталь).
Всегда в наличии:
1,6-70-ст.20-МП отборные устройства давления прямое
1,6-70-ст.20-МУ отборные устройства давления угловое
1,6-225-ст.20-МП отборные устройства давления прямое
1,6-225-ст.20-МУ отборные устройства давления угловое
16-70-ст.20-МП отборные устройства давления прямое
16-70-ст.20-МУ отборные устройства давления угловое
16-200-ст.20-МП отборные устройства давления прямое
16-200-ст.20-МУ отборные устройства давления угловое
16-200-ст.20-Л отборные устройства давления линейное
Параметры установки 3а:
Среда: неагрессивная
Рабочее давление Ру: до 1,6мПа (16кгс/см2)
Температура рабочей среды: до 225С˚
Тип: прямое
Присоединение: под приварку
Материал: сталь 20
Запорная арматура: кран латунный 11б38бк с резьбой под манометр М20*1,5
Отборные устройства давления изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
Изделия могут быть изготовлены из ст.20, ст.09г2с (морозостойкая сталь), ст.08х18н10, ст.12х18н10т (нержавеющая сталь).
Всегда в наличии:
1,6-70-ст.20-МП отборные устройства давления прямое
1,6-70-ст.20-МУ отборные устройства давления угловое
1,6-225-ст.20-МП отборные устройства давления прямое
1,6-225-ст.20-МУ отборные устройства давления угловое
16-70-ст.20-МП отборные устройства давления прямое
16-70-ст.20-МУ отборные устройства давления угловое
16-200-ст.20-МП отборные устройства давления прямое
16-200-ст.20-МУ отборные устройства давления угловое
16-200-ст.20-Л отборные устройства давления линейное
